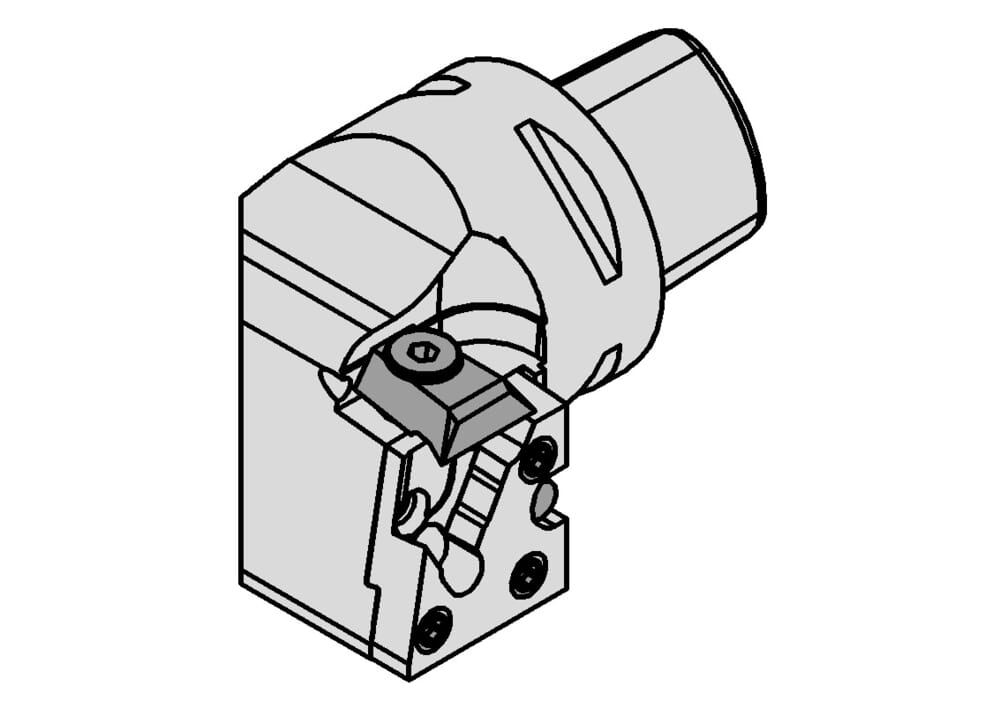

R360.00C4.K4
Porte outil
Numéro d'article R36000C4K4
HORN Porte outil R360.00C4.K4 pour Tournage
Katalog_CCTWS
31204N;31204R;31204L
Plage de serrage Maximum (Spannbereich)
6.3 mm
Plage de serrage Minimum (Spannbereich)
3.9 mm
Longueur à partir de la butée (l1)
50 mm
ISO_CCTMS
CCS01C0400$$$$
DIN_CCTMS
CCS04000195
Diamètre de la collerette (d1)
40 mm
DIN_CCTWS
HORN-31204000N;HORN-31204000R;HORN-31204000L
ISO_CCTWS
HORN-31204$000N$$$$$;HORN-31204$000R$$$$$;HORN-31204$000L$$$$$
Cote de réglage (formule) (f)
f1+w-a1
Hauteur de pointe (h1)
27.3 mm
Installation de plaquettes de coupe de centre (f1)
21.8 mm
Profondeur de piqûre maximale (tmax)
6 mm
Cote de réglage à partir du milieu (f2)
27 mm
| Téléchargements | |
|---|---|
| R36000C4K4.DXF | Télécharger |
| R360_00C4_K4_20171121_214627028.STP | Télécharger |
| Télécharger tous les fichiers | |
