R360.00C4.K2
Porte outil
Numéro d'article R36000C4K2

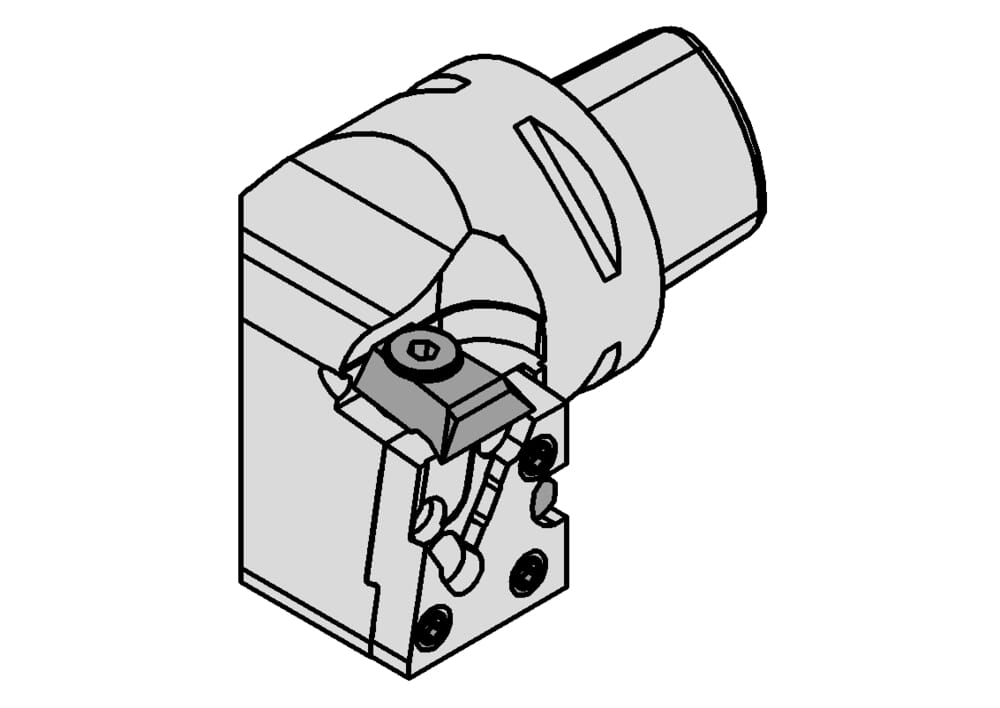

HORN Porte outil R360.00C4.K2 pour Tournage
Katalog_CCTWS
31202N;31202R;31202L
Plage de serrage Maximum (Spannbereich)
2.9 mm
Plage de serrage Minimum (Spannbereich)
1.9 mm
Longueur à partir de la butée (l1)
50 mm
ISO_CCTMS
CCS01C0400$$$$
DIN_CCTMS
CCS04000195
Diamètre de la collerette (d1)
40 mm
DIN_CCTWS
HORN-31202000N;HORN-31202000R;HORN-31202000L
ISO_CCTWS
HORN-31202$000N$$$$$;HORN-31202$000R$$$$$;HORN-31202$000L$$$$$
Cote de réglage (formule) (f)
f1+w-a1
Hauteur de pointe (h1)
27.3 mm
Installation de plaquettes de coupe de centre (f1)
24.5 mm
Profondeur de piqûre maximale (tmax)
6 mm
Cote de réglage à partir du milieu (f2)
27 mm
| Téléchargements | |
|---|---|
| R36000C4K2.DXF | Télécharger |
| R360_00C4_K2_20171122_000339080.STP | Télécharger |
| Télécharger tous les fichiers | |
