R360.00C3.K3
Porte outil
Numéro d'article R36000C3K3

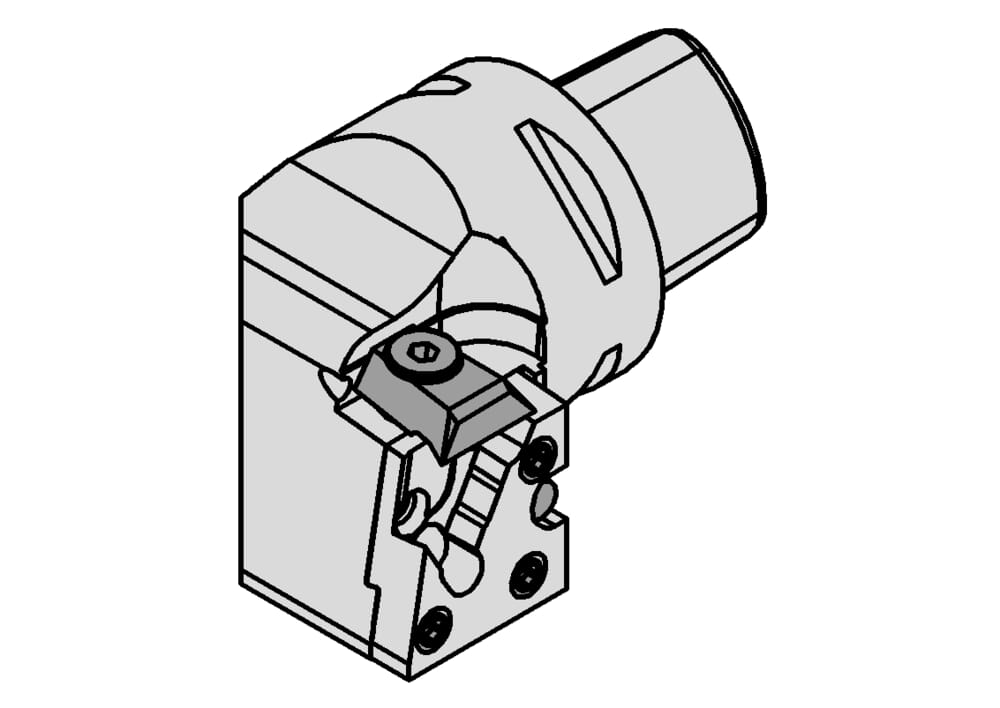

HORN Porte outil R360.00C3.K3 pour Tournage
Katalog_CCTWS
31203N;31203R;31203L
Plage de serrage Maximum (Spannbereich)
3.9 mm
Plage de serrage Minimum (Spannbereich)
2.9 mm
Longueur à partir de la butée (l1)
45 mm
ISO_CCTMS
CCS01C0320$$$$
DIN_CCTMS
CCS03200195
Diamètre de la collerette (d1)
32 mm
DIN_CCTWS
HORN-31203000N;HORN-31203000R;HORN-31203000L
ISO_CCTWS
HORN-31203$000N$$$$$;HORN-31203$000R$$$$$;HORN-31203$000L$$$$$
Cote de réglage (formule) (f)
f1+w-a1
Hauteur de pointe (h1)
27.3 mm
Installation de plaquettes de coupe de centre (f1)
18.5 mm
Profondeur de piqûre maximale (tmax)
6 mm
Cote de réglage à partir du milieu (f2)
22 mm
| Téléchargements | |
|---|---|
| R36000C3K3_20210628_220845109.DXF | Télécharger |
| R360_00C3_K3_20171121_235503546.STP | Télécharger |
| Télécharger tous les fichiers | |
