R356.2525.45.03
Porte-outil
Numéro d'article R35625254503

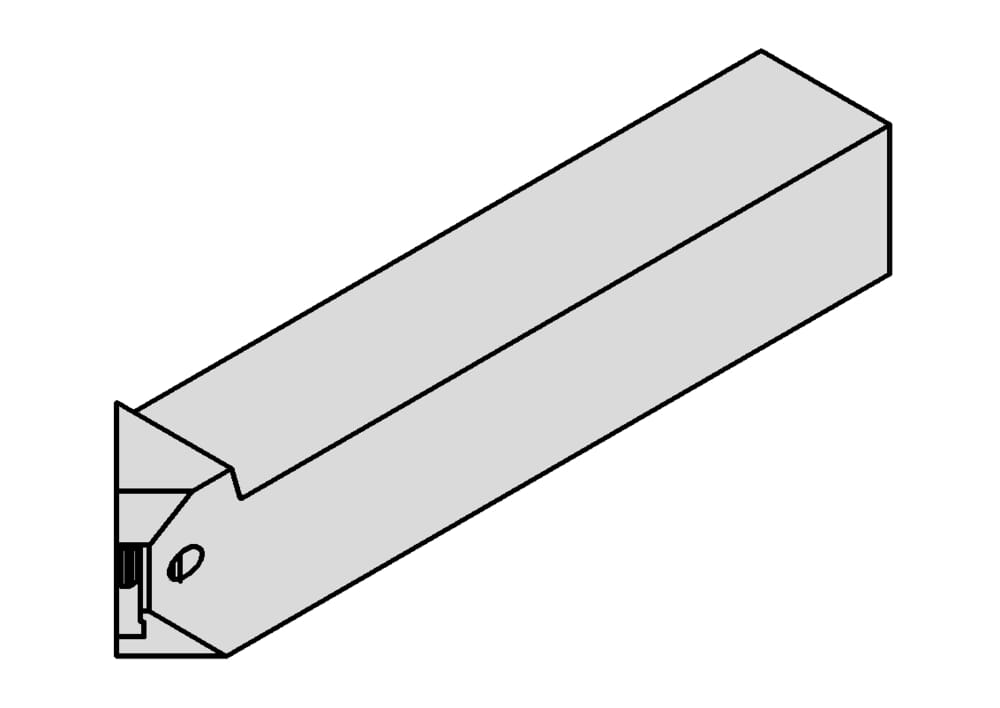

HORN Porte-outil R356.2525.45.03 pour Tournage
DIN_CCTWS
HOLN-31503051L
Taille du logement de la plaque (Größe)
3
ISOCCTMS
VKT01A2525$$$$
DIN_CCTMS
VKT25250105
Katalog_CCTWS
31503L
Largeur de tige (b)
25 mm
ISOCCTWS
HOLN31503$051L$$$$$
Hauteur de pointe (h1)
25 mm
Largeur d'assise de la plaque (s1)
3.25 mm
Hauteur de la tige (h)
25 mm
Longueur totale (plaquette incluse) (l1)
150 mm
Cote de réglage (f)
27.3 mm
| Téléchargements | |
|---|---|
| R356_2525_45_03-DXF.DXF | Télécharger |
| R356_2525_45_03-STP.STP | Télécharger |
| R356_2525_45_03-ISO.XML | Télécharger |
| R356_2525_45_03-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
