R356.2525.2.13.IK
Numéro d'article R3562525213IK

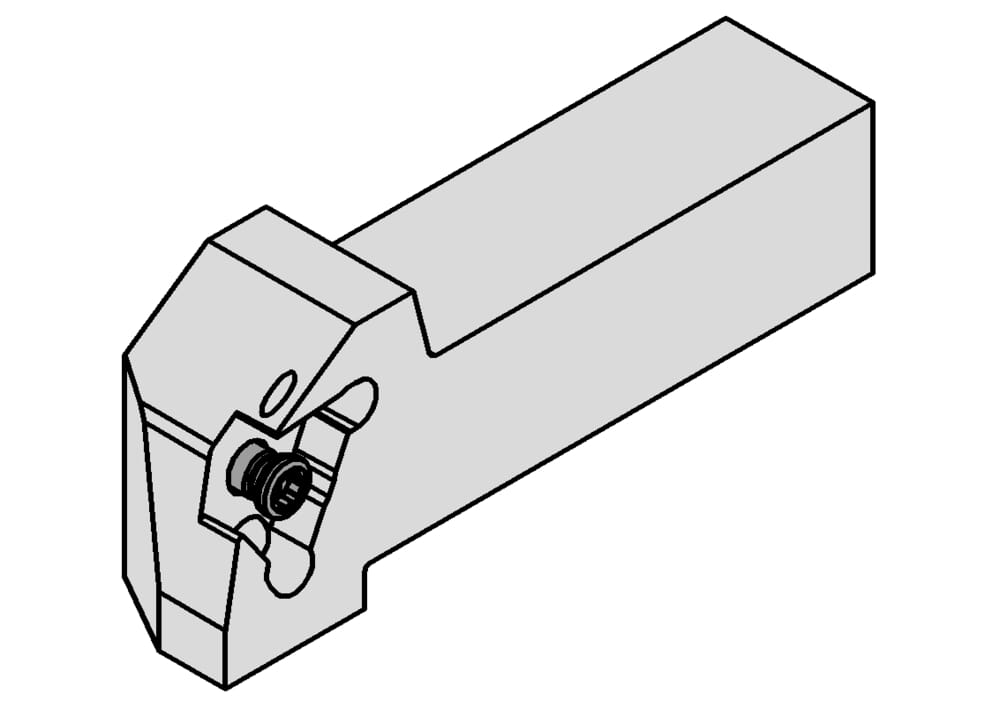

HORN R356.2525.2.13.IK pour Tournage
DIN_CCTWS
HORN-31503051R
Taille du logement de la plaque (Größe)
3
ISOCCTMS
VKT01A2525$$$$
DIN_CCTMS
VKT25250115
Katalog_CCTWS
31503R
Largeur de tige (b)
25 mm
ISOCCTWS
HORN31503$051R$$$$$
Cote de réglage de l'installation Plaquette de coupe (f1)
22 mm
Longueur de la tête en haut (plaquette incluse) (l3)
30 mm
Longueur de la tête en bas (plaquette incluse) (l2)
21 mm
Hauteur de pointe (h1)
30 mm
Hauteur de la tige (h)
25 mm
Longueur totale (plaquette incluse) (l1)
105 mm
| Téléchargements | |
|---|---|
| R356_2525_2_13_IK-DXF.DXF | Télécharger |
| R356_2525_2_13_IK-STP.STP | Télécharger |
| R356_2525_2_13_IK-ISO.XML | Télécharger |
| R356_2525_2_13_IK-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
