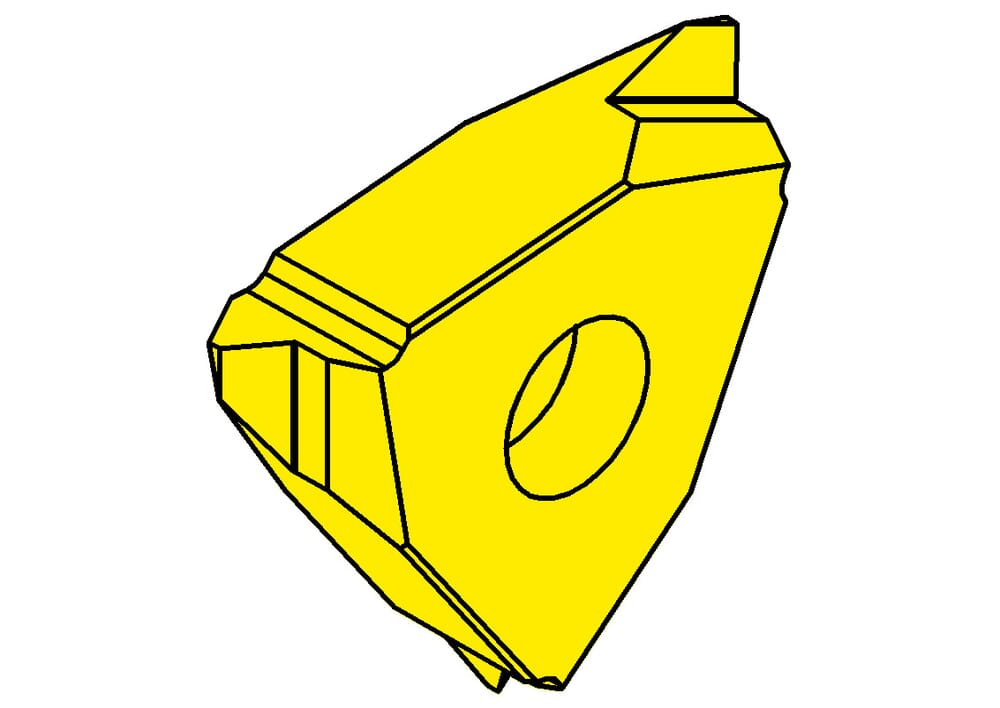

R315.1835.02 TN35

Plaquette

Numéro d'article R315183502TN35

HORN Plaquette R315.1835.02 TN35 pour

Hauteur de la plaquette, épaisseur de la plaquette (s)

5.45 mm

eclass-shortcut

21-18-20-01

Pas (P)

3.5 mm

Plus petit diamètre d'alésage (Dmin)

43 mm

number-of-teeth

3 St.

Cote de réglage Longueur (E)

3.9 mm

Taille du logement de la plaque (Größe)

Katalog_SSC

31505R

ISO_SSC

HORN31505$051R$$$$$

Profondeur du profil, du filetage (tmax)

1.89 mm

Largeur au fond du filet (b)

0.43 mm

Téléchargements
R315183502.DXF	Télécharger
R315183502_20240117_002811663.STP	Télécharger
Télécharger tous les fichiers
