R315.1630.01 TN35
Plaquette
Numéro d'article R315163001TN35

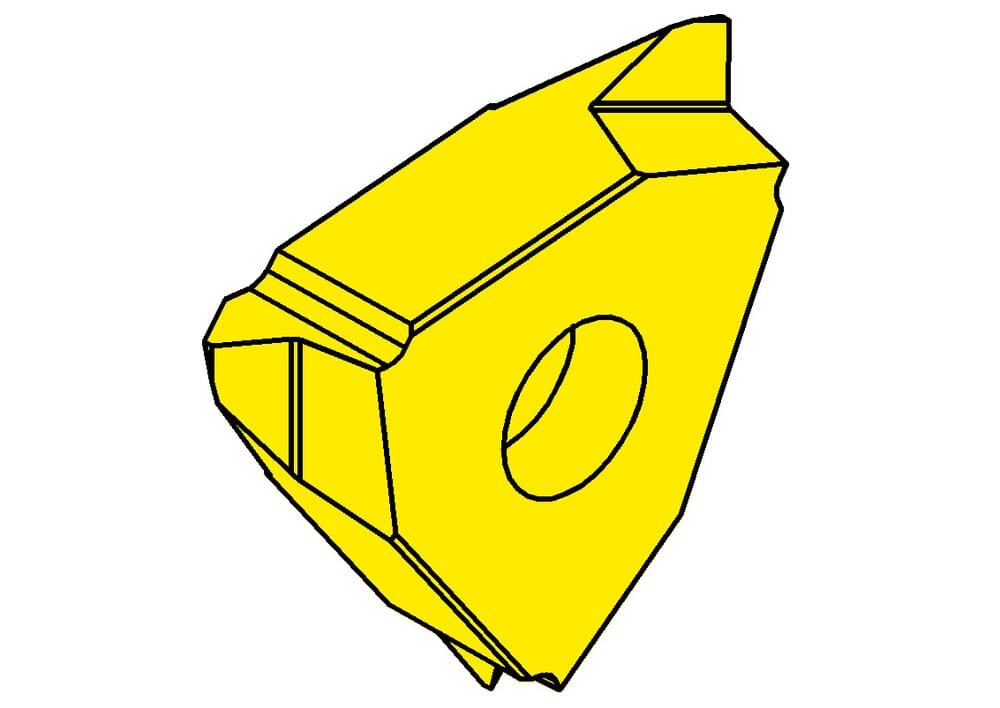

HORN Plaquette R315.1630.01 TN35 pour
Largeur au fond du filet (b)
0.37 mm
Profondeur du profil, du filetage (tmax)
1.62 mm
ISO_SSC
HORN31505$051R$$$$$
Katalog_SSC
31505R
Taille du logement de la plaque (Größe)
5
Cote de réglage Longueur (E)
4.05 mm
Hauteur de la plaquette, épaisseur de la plaquette (s)
5.45 mm
Plus petit diamètre d'alésage (Dmin)
43 mm
Pas (P)
3 mm
| Téléchargements | |
|---|---|
| R315163001.DXF | Télécharger |
| R315163001_20240117_002727224.STP | Télécharger |
| Télécharger tous les fichiers | |
