R315.1020.01 TN35

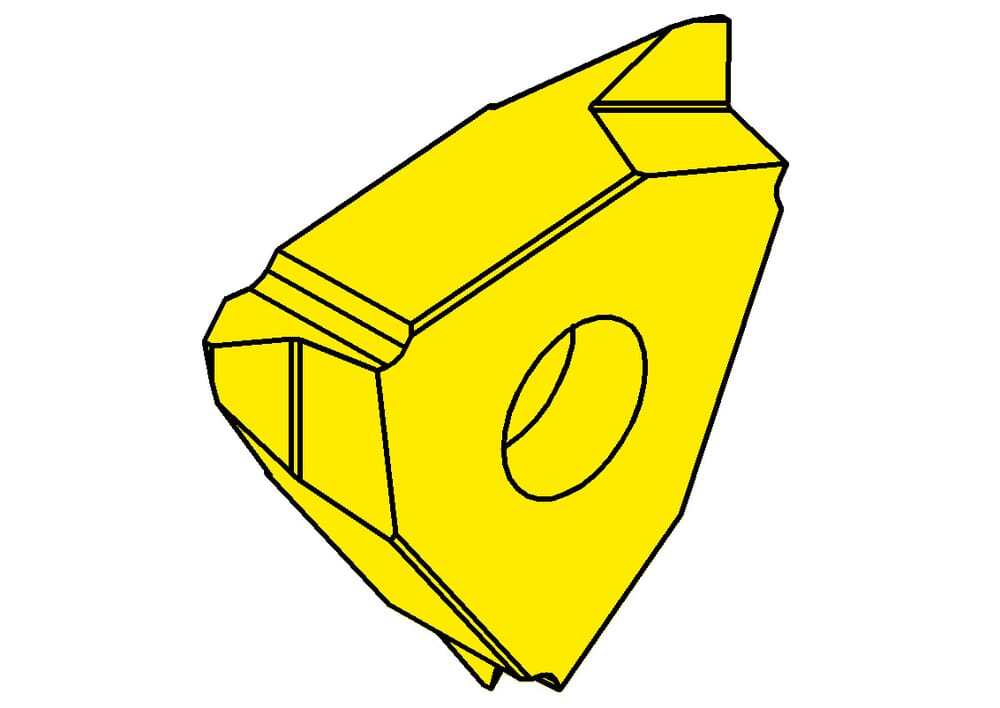

Plaquette
Numéro d'article R315102001TN35
HORN Plaquette R315.1020.01 TN35 pour
Plus petit diamètre d'alésage (Dmin)
40 mm
eclass-shortcut
21-18-20-01
pitch-max-met
2 mm
Pas (P)
2 mm
Largeur au fond du filet (b)
0.25 mm
Hauteur de la plaquette, épaisseur de la plaquette (s)
5.45 mm
Cote de réglage Longueur (E)
4.45 mm
Taille du logement de la plaque (Größe)
5
Katalog_SSC
31505R
ISO_SSC
HORN31505$051R$$$$$
Profondeur du profil, du filetage (tmax)
1.08 mm
| Téléchargements | |
|---|---|
| R315_1020_01_TN35-ISO.XML | Télécharger |
| R315_1020_01_TN35-DIN.XML | Télécharger |
| R315_1020_01_TN35-DXF.DXF | Télécharger |
| R315_1020_01_TN35-STP.STP | Télécharger |
| Télécharger tous les fichiers | |
