R315.0712.01 TN35
Plaquette
Numéro d'article R315071201TN35

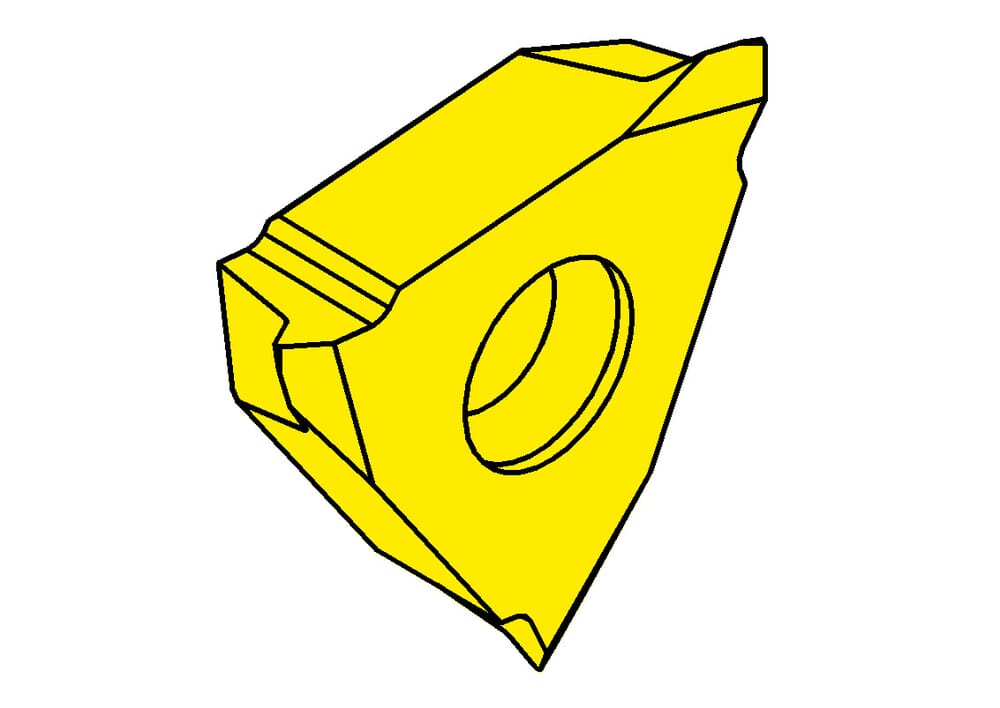

HORN Plaquette R315.0712.01 TN35 pour
Rayon de pointe (r)
0.15 mm
Profondeur du profil, du filetage (tmax)
0.77 mm
ISO_SSC
HORN31505$051R$$$$$
Katalog_SSC
31505R
Taille du logement de la plaque (Größe)
5
Cote de réglage Longueur (E)
4.5 mm
Hauteur de la plaquette, épaisseur de la plaquette (s)
5.45 mm
Pas (P)
1.25 mm
pente maximale (Pmax)
1.25 mm
| Téléchargements | |
|---|---|
| R315071201.DXF | Télécharger |
| R315071201_20240117_002322508.STP | Télécharger |
| Télécharger tous les fichiers | |
