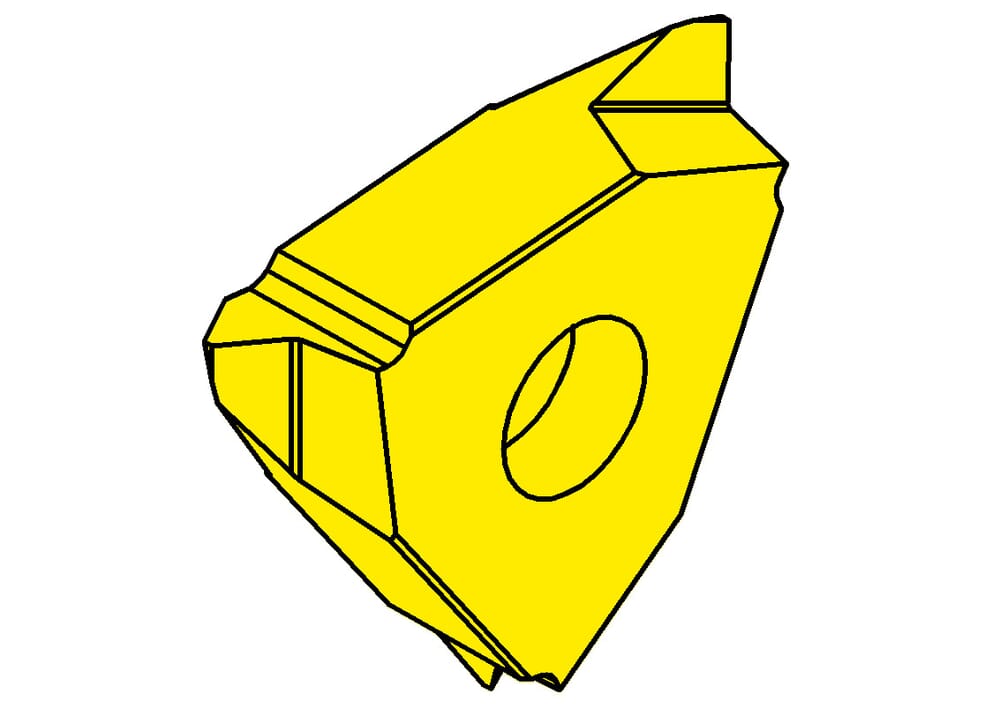

R315.0510.01 TN35
Plaquette
Numéro d'article R315051001TN35
HORN Plaquette R315.0510.01 TN35 pour
Largeur au fond du filet (b)
0.12 mm
Profondeur du profil, du filetage (tmax)
0.55 mm
ISO_SSC
HORN31505$051R$$$$$
Katalog_SSC
31505R
Taille du logement de la plaque (Größe)
5
Cote de réglage Longueur (E)
4.85 mm
Hauteur de la plaquette, épaisseur de la plaquette (s)
5.45 mm
Plus petit diamètre d'alésage (Dmin)
40 mm
Pas (P)
1 mm
| Téléchargements | |
|---|---|
| R315051001.DXF | Télécharger |
| R315051001_20230113_164856764.STP | Télécharger |
| Télécharger tous les fichiers | |
