R312.3150.53 TN35
Plaquette
Numéro d'article R312315053TN35

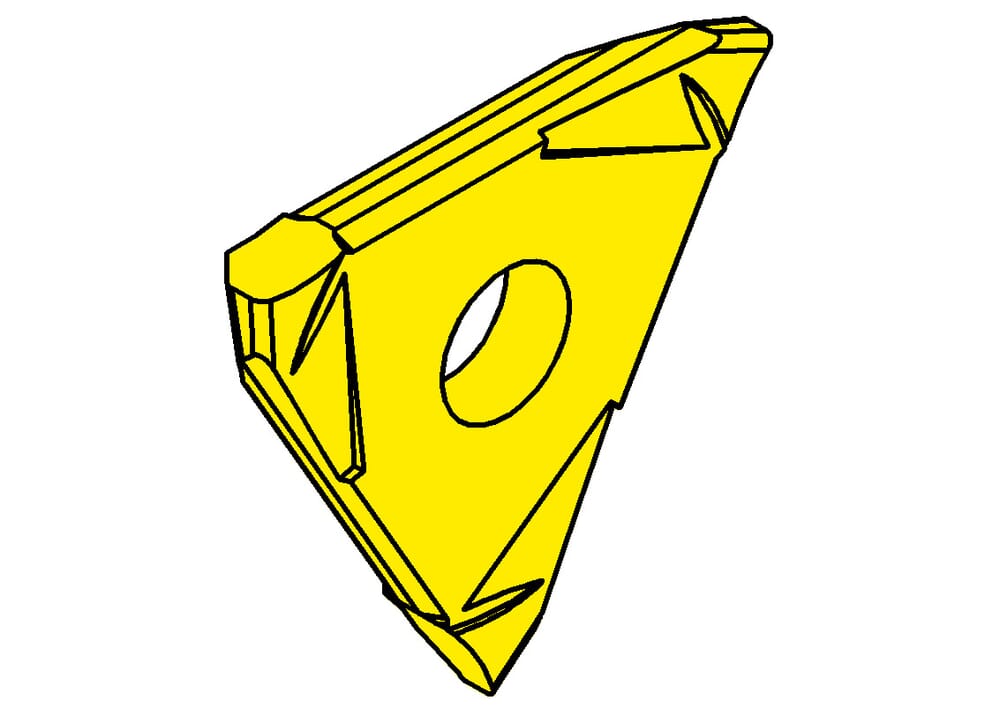

HORN Plaquette R312.3150.53 TN35 pour Tournage
Largeur du dégagement fileté (g2)
4.5 mm
Profondeur du profil, du filetage (t1)
1 mm
eclass-shortcut
21-18-20-01
Largeur de base en piqué libre (g1)
3.35 mm
ISOSSC
HORN-31204$000N$$$$$;HORN-31204$000R$$$$$
Katalog_SSC
31204N;31204R
Taille du logement de la plaque (Größe)
4
Largeur de la plaquette (s)
5.3 mm
Rayon d‘angles (r)
0.8 mm
Pas (P)
1.5 mm
| Téléchargements | |
|---|---|
| R312_3150_53_TN35-DXF.DXF | Télécharger |
| R312_3150_53_TN35-ISO.XML | Télécharger |
| R312_3150_53_TN35-DIN.XML | Télécharger |
| R312_3150_53.STP | Télécharger |
| Télécharger tous les fichiers | |
