R312.3100.37 EG55
Plaquette
Numéro d'article R312310037EG55

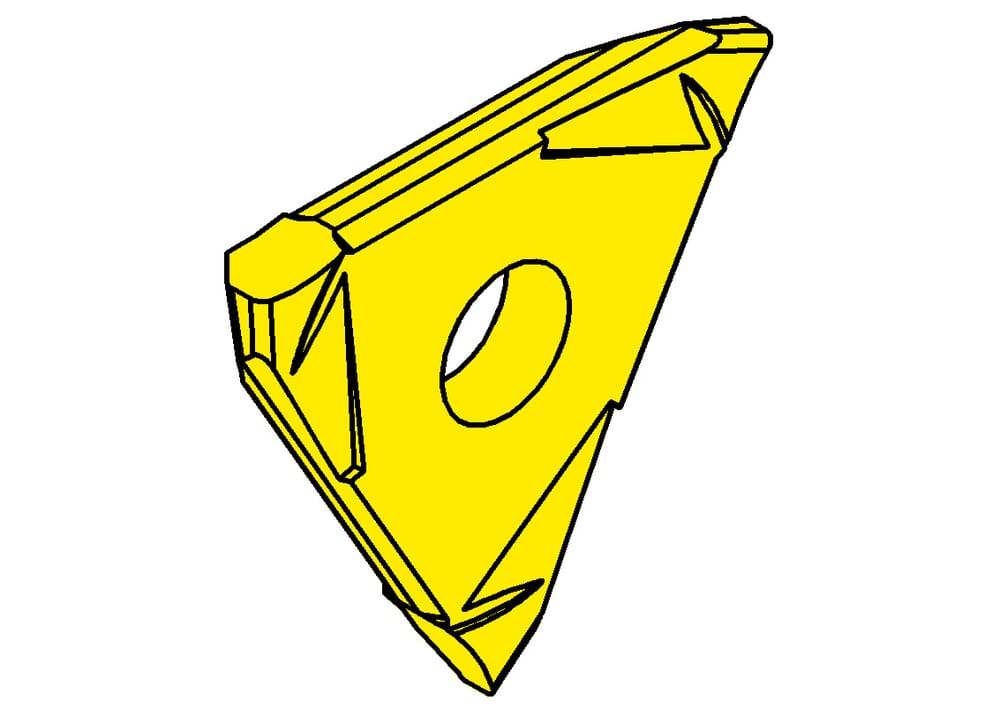

HORN Plaquette R312.3100.37 EG55 pour Tournage
Largeur du dégagement fileté (g2)
3 mm
Profondeur du profil, du filetage (t1)
0.8 mm
Largeur de base en piqué libre (g1)
2.2 mm
ISOSSC
HORN-31203$000N$$$$$;HORN-31203$000R$$$$$
Katalog_SSC
31203N;31203R
Taille du logement de la plaque (Größe)
3
Largeur de la plaquette (s)
3.7 mm
Rayon d‘angles (r)
0.6 mm
Pas (P)
1 mm
eclass-shortcut
21-18-20-01
| Téléchargements | |
|---|---|
| R312_3100_37_EG55-DXF.DXF | Télécharger |
| R312_3100_37_EG55-STP.STP | Télécharger |
| R312_3100_37_EG55-ISO.XML | Télécharger |
| R312_3100_37_EG55-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
