R312.1125.27 TN35
Plaquette
Numéro d'article R312112527TN35

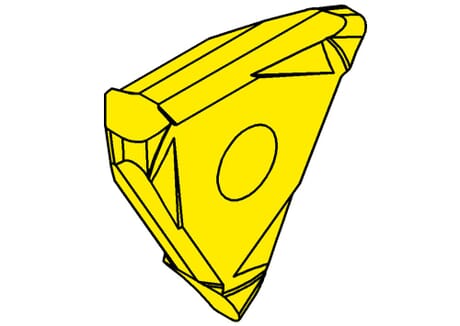

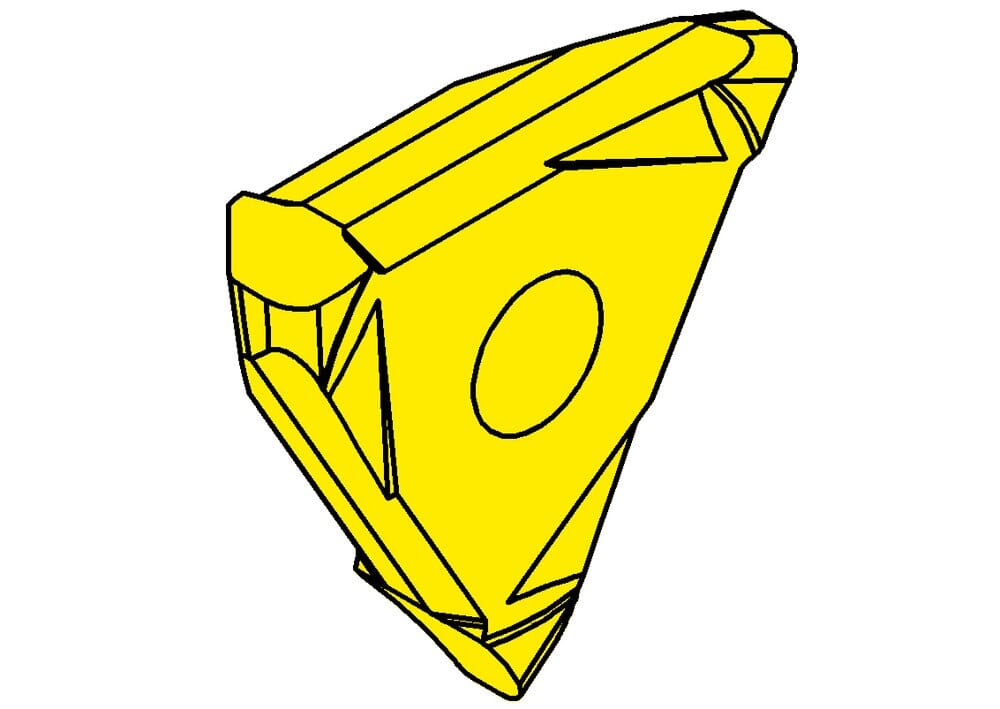

HORN Plaquette R312.1125.27 TN35 pour Tournage
Largeur du dégagement fileté (g2)
2.5 mm
Profondeur du profil, du filetage (t1)
1 mm
Largeur de base en piqué libre (g1)
1.5 mm
ISOSSC
HORN-31202$000N$$$$$;HORN-31202$000R$$$$$
Katalog_SSC
31202N;31202R
Taille du logement de la plaque (Größe)
2
Largeur de la plaquette (s)
2.7 mm
Rayon d‘angles (r)
0.6 mm
Pas (P)
1.25 mm
eclass-shortcut
21-18-20-01
| Téléchargements | |
|---|---|
| R312_1125_27_20171121_191949150.STP | Télécharger |
| R312_1125_27_TN35-ISO.XML | Télécharger |
| R312_1125_27_TN35-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
