R255.0025.03
Porte-outil
Numéro d'article R255002503

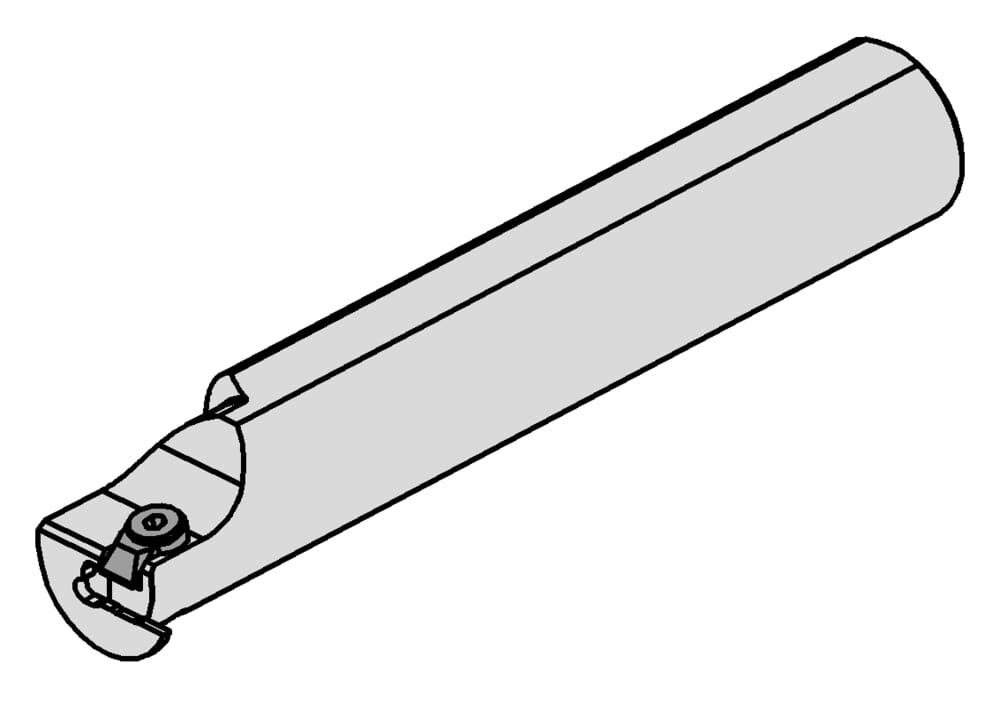

HORN Porte-outil R255.0025.03 pour Tournage
ISOCCTWS
HORN217030008N$$$$$
eclass-shortcut
21-18-10-05
Longueur utile (l2)
30 mm
Taille du logement de la plaque (Größe)
3
ISOCCTMS
ZYL23G2500$$$$
DIN_CCTMS
ZYL02502305
Katalog_CCTWS
21703
DIN_CCTWS
HORN-217030008N
Distance surface(s) de serrage (h)
23 mm
Plage de serrage Maximum (Spannbereich)
3.7 mm
Plage de serrage Minimum (Spannbereich)
2.7 mm
Hauteur de pointe (h1)
11.5 mm
Diamètre de la tige, du serrage (d)
25
Largeur d'assise de la plaque (s1)
3.5 mm
Diamètre minimum du trou (Dmin)
25 mm
Profondeur de piqûre maximale (tmax)
4.7 mm
Longueur totale (plaquette incluse) (l1)
150 mm
Cote de réglage à partir du milieu (f)
17.5 mm
Longueur de porte-à-faux, de col, utile (l3)
25 mm
| Téléchargements | |
|---|---|
| R255_0025_03-DXF.DXF | Télécharger |
| R255_0025_03-STP.STP | Télécharger |
| R255_0025_03-ISO.XML | Télécharger |
| R255_0025_03-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
