R110.1829.9.H8 EG35
Plaquette
Numéro d'article R11018299H8EG35

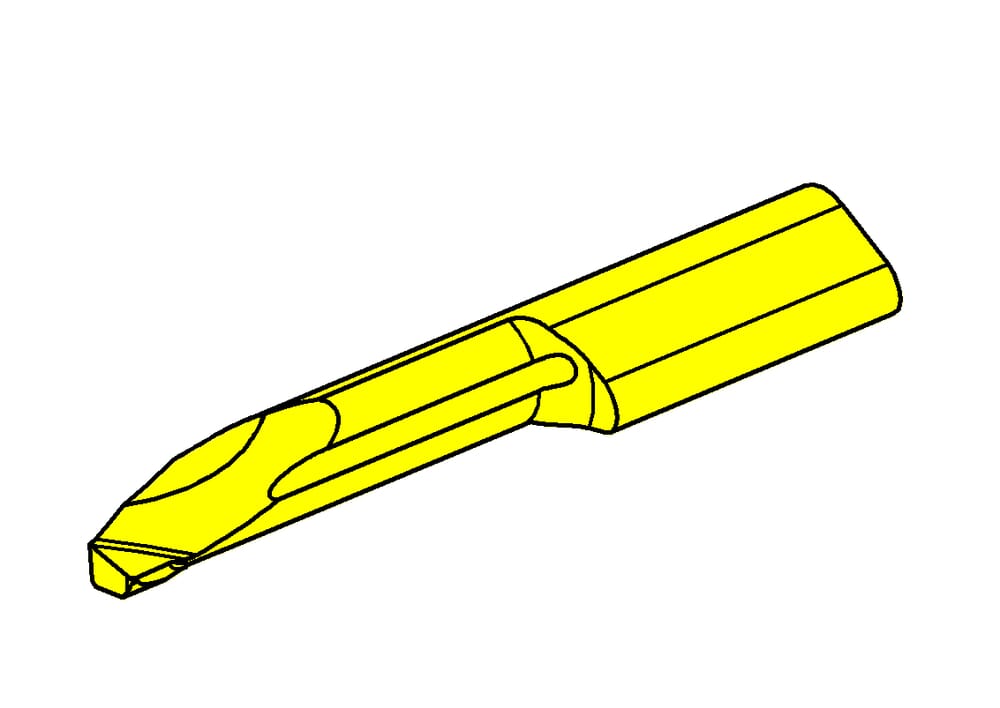

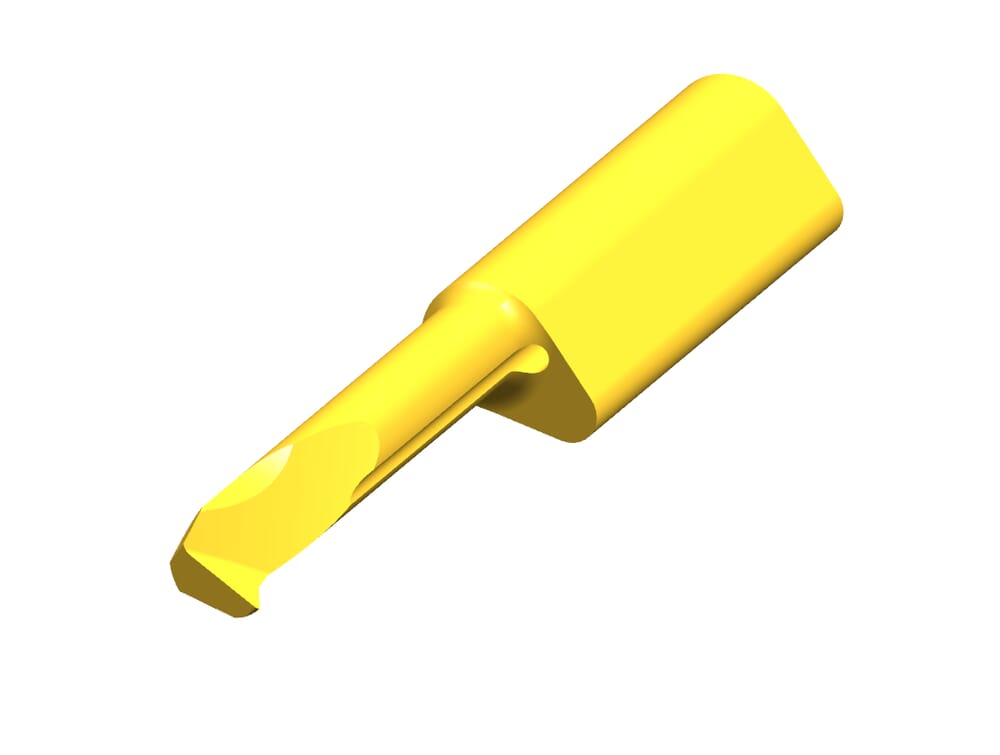

HORN Plaquette R110.1829.9.H8 EG35 pour Tournage

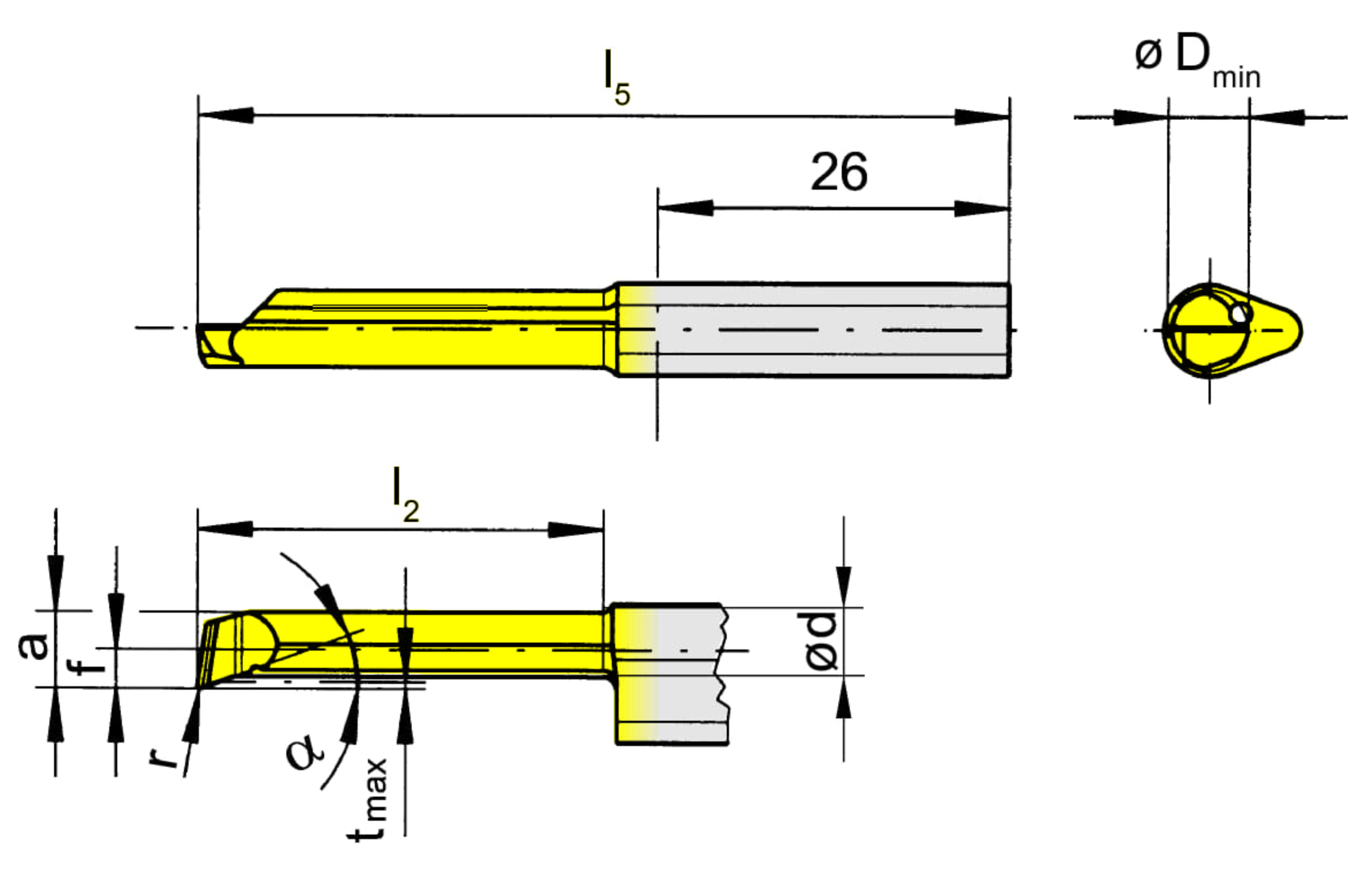

Profondeur de piqûre maximale (tmax)
0.5
mm
Plus petit diamètre d'alésage (Dmin)
8
mm
Longueur totale (l5)
80
mm
Cote de réglage radiale (f)
4
mm
Diamètre du col (d)
6
mm
Katalog_SSC
110260
DIN_SSC
HORN-11026095N
ISO_SSC
HORN110260$95N$$$$$
Dimension de la tête (a)
7.4
mm
Angle libre (α)
20
°
Rayon de pointe (r)
0.2
mm
Longueur du cou (l2)
50
mm
| Téléchargements | |
|---|---|
| R11018299H8.DXF | Télécharger |
| R11018299H8_20230114_012441095.STP | Télécharger |
| Télécharger tous les fichiers | |
