R110.1829.7.6 TI25
Plaquette
Numéro d'article R110182976TI25

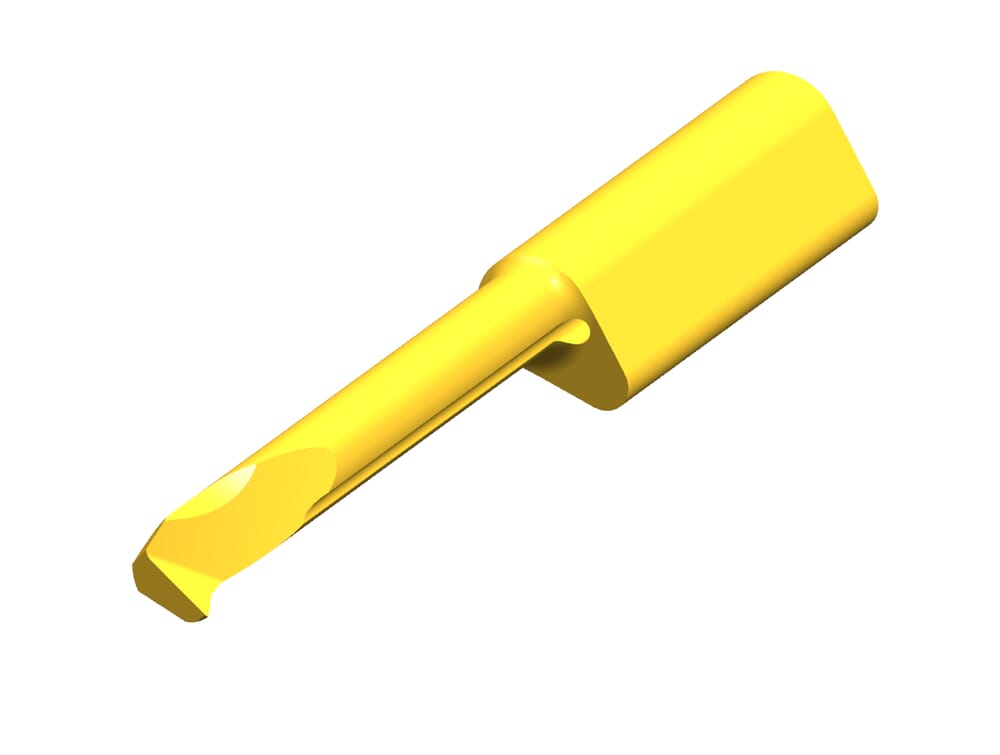

HORN Plaquette R110.1829.7.6 TI25 pour Tournage
Profondeur de piqûre maximale (tmax)
0.5
mm
Plus petit diamètre d'alésage (Dmin)
6
mm
Longueur totale (l5)
70
mm
Cote de réglage radiale (f)
2.9
mm
Diamètre du col (d)
4.8
mm
Katalog_SSC
110260
DIN_SSC
HORN-11026095N
ISO_SSC
HORN110260$95N$$$$$
Dimension de la tête (a)
5.7
mm
Angle libre (α)
21
°
Rayon de pointe (r)
0.2
mm
Longueur du cou (l2)
40
mm
| Téléchargements | |
|---|---|
| R110182976_20210628_182543091.DXF | Télécharger |
| R110182976_20230114_012607781.STP | Télécharger |
| Télécharger tous les fichiers | |
