R105.4719.1.4 TH35
Plaquette
Numéro d'article R105471914TH35

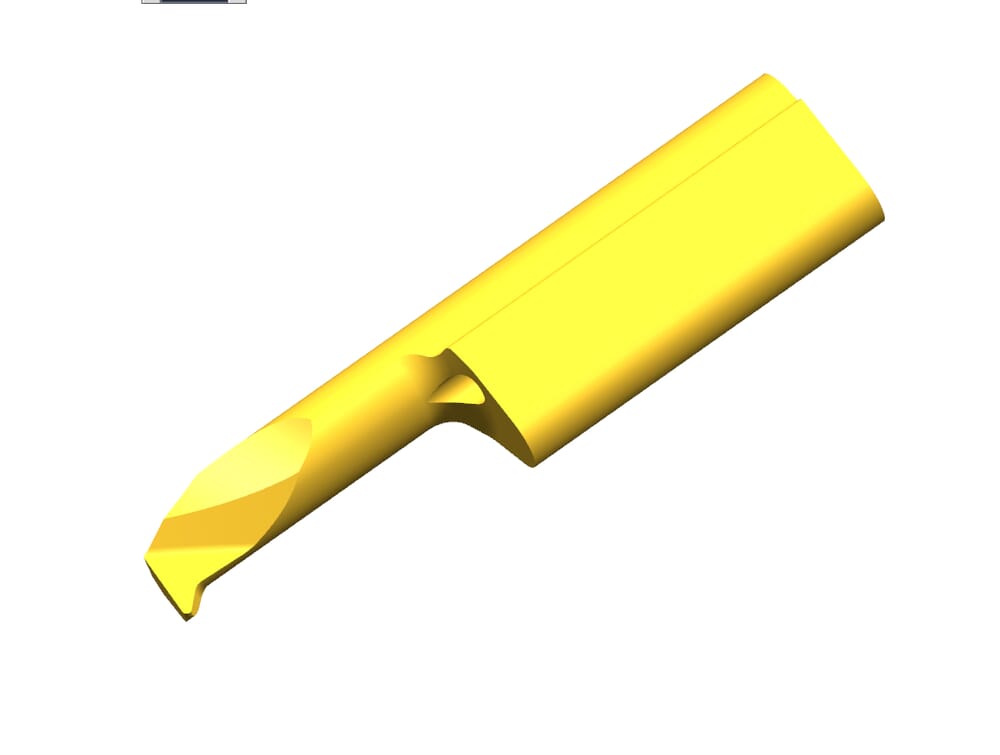

HORN Plaquette R105.4719.1.4 TH35 pour Tournage
Largeurs de l'ébauche (b)
6.4
mm
Plus petit diamètre d'alésage (Dmin)
4
mm
Longueur totale (l5)
25
mm
Cote de réglage radiale (f)
1.9
mm
Diamètre du col (d)
2.9
mm
Katalog_SSC
105124
DIN_SSC
HORN-10512495N
ISO_SSC
HORN105124$95N$$$$$
Profondeur de piqûre maximale (tmax)
0.6
mm
Dimension de la tête (a)
3.7
mm
Rayon de pointe (r)
0.15
mm
Longueur du cou (l2)
10
mm
| Téléchargements | |
|---|---|
| R105471914_20210626_203747959.DXF | Télécharger |
| R105471914_20230114_002512878.STP | Télécharger |
| Télécharger tous les fichiers | |
