R105.0810.2.3 TN35
Plaquette
Numéro d'article R105081023TN35

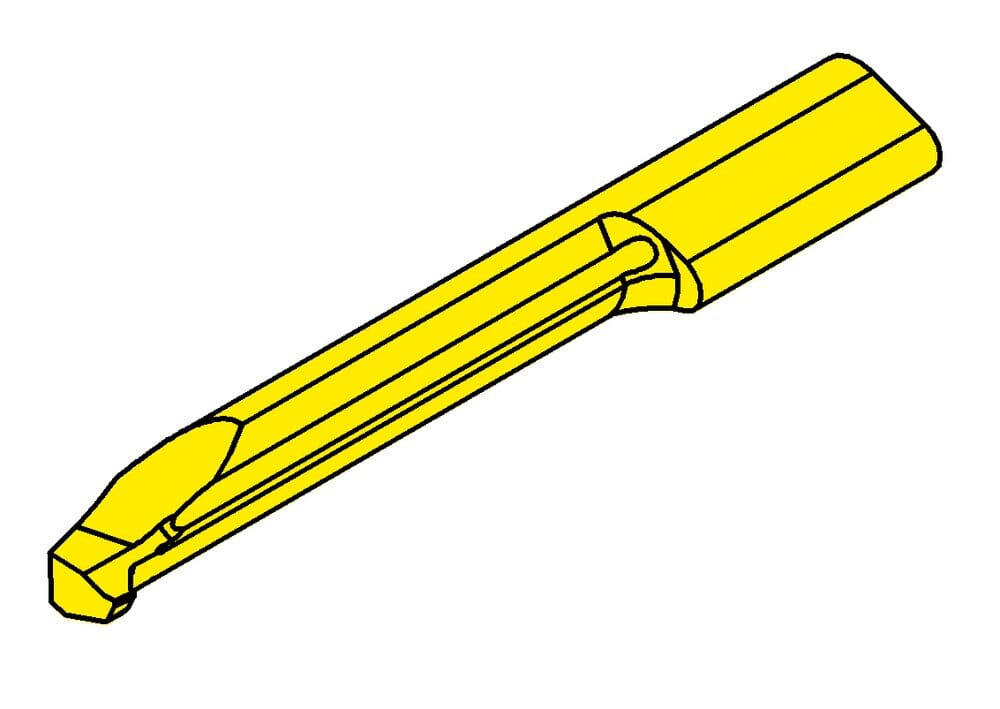

HORN Plaquette R105.0810.2.3 TN35 pour Tournage
Largeur de coupe (w)
0.7 mm
Plus petit diamètre d'alésage (Dmin)
3 mm
Longueur totale (l5)
30 mm
Cote de réglage radiale (f)
1.4 mm
Diamètre du col (d)
2 mm
Longueur du cou (l2)
15 mm
Katalog_SSC
105123
ISO_SSC
HORN105123$95N$$$$$
Profondeur de tronçonnage jusqu'au chanfrein (t1)
0.2 mm
Largeurs de l'ébauche (b)
5.9 mm
Profondeur de piqûre maximale (tmax)
0.5 mm
Dimension de la tête (a)
2.7 mm
| Téléchargements | |
|---|---|
| R105_0810_2_3_TN35-DXF.DXF | Télécharger |
| R105_0810_2_3_TN35-STP.STP | Télécharger |
| R105_0810_2_3_TN35-ISO.XML | Télécharger |
| R105_0810_2_3_TN35-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
