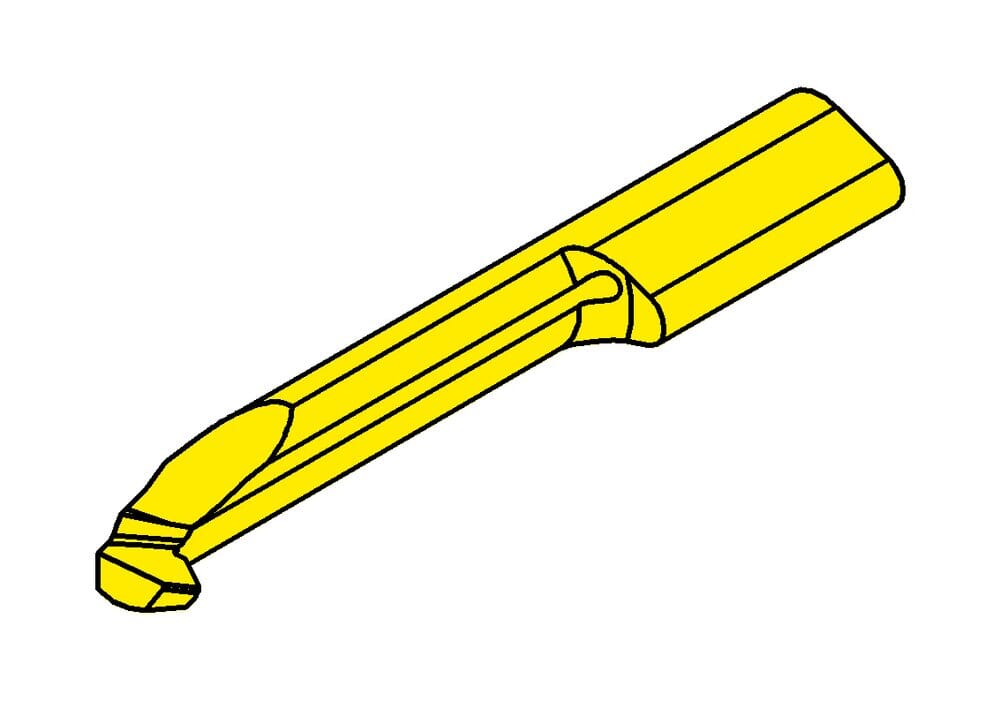

R105.0612.2.6 TN35
Plaquette
Numéro d'article R105061226TN35
HORN Plaquette R105.0612.2.6 TN35 pour
Largeur de la plaquette (a)
5.7 mm
pente maximale (Pmax)
1.25 mm
Pas (P)
1.25 mm
Plus petit diamètre d'alésage (Dmin)
6 mm
Cote de réglage Longueur (E)
0.65 mm
Longueur du cou (l2)
15 mm
Cote de réglage radiale (f)
3.3 mm
Diamètre du col (d)
3.7 mm
Katalog_SSC
105125
ISO_SSC
HORN105125$95N$$$$$
Largeurs de l'ébauche (b)
7 mm
Plaquettes Longueur totale (l5)
30 mm
number-of-teeth
1 St.
| Téléchargements | |
|---|---|
| R105_0612_2_6_TN35-DXF.DXF | Télécharger |
| R105_0612_2_6_TN35-STP.STP | Télécharger |
| R105_0612_2_6_TN35-ISO.XML | Télécharger |
| R105_0612_2_6_TN35-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
