M306.ST10.01B
Corps de fraise
Numéro d'article M306ST1001B
HORN Corps de fraise M306.ST10.01B pour Fraisage

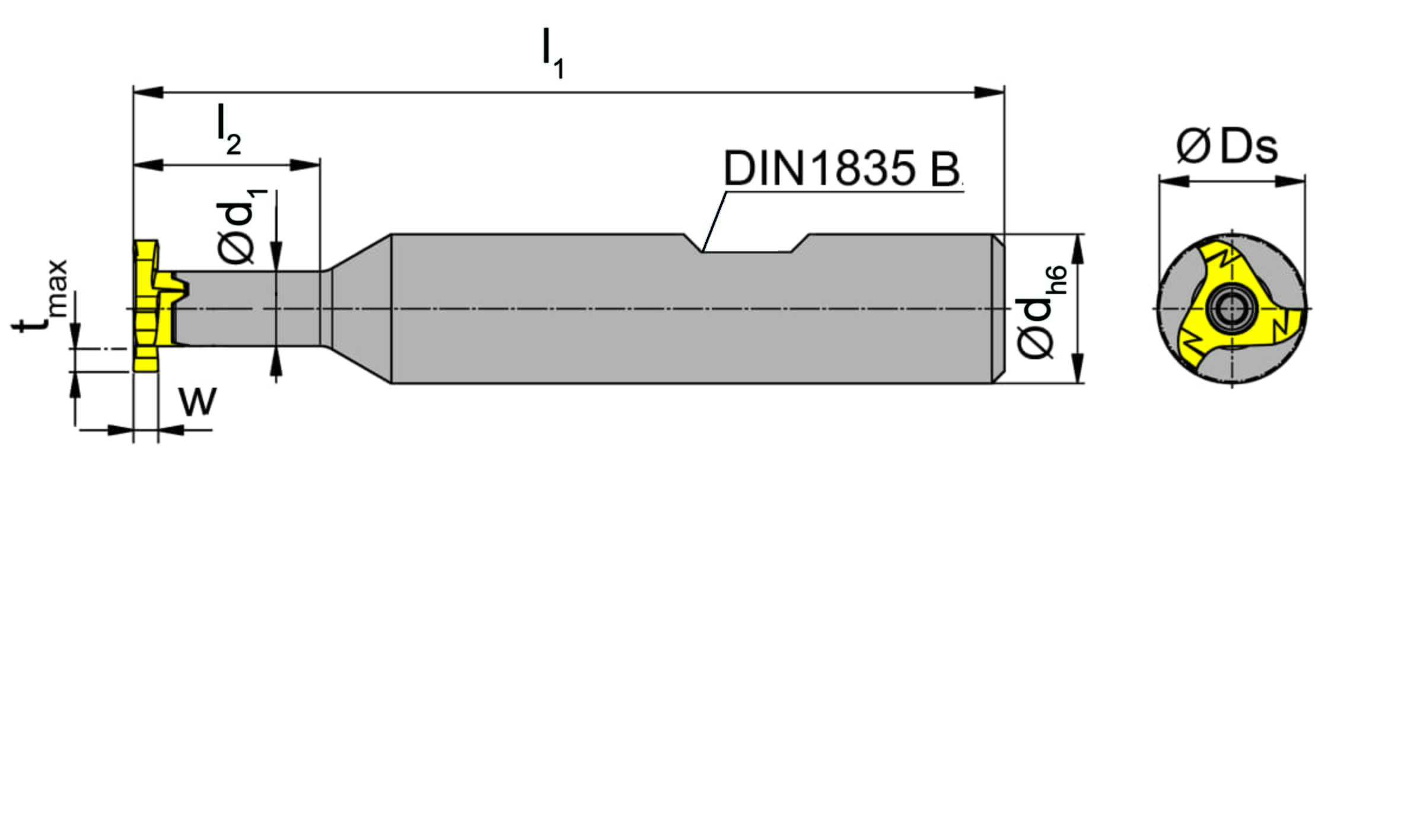

Diamètre de la tige (d)
10
mm
ISO_CCTWS
HORN306060$84R$$$$$;HORN306060$84L$$$$$
DIN_CCTWS
HORN-30606084R;HORN-30606084L
Katalog_CCTWS
306060R;306060L
DIN_CCTMS
ZYL01201005
ISO_CCTMS
ZYL10G1000h$06
Diamètre du col (d1)
6
mm
cone-diameter-met
10
mm
Longueur totale avec plaquette (l1)
60
mm
Longueur utile, longueur du col, longueur du porte-à-faux (l2)
15
mm
Forme (Form)
HB
| Téléchargements | |
|---|---|
| M306ST1001B_20210628_163433084.DXF | Télécharger |
| M306_ST10_01B_20171121_191724081.STP | Télécharger |
| Télécharger tous les fichiers | |
