LS11P.0200.2.D2 EG55
Plaquette
Numéro d'article LS11P02002D2EG55

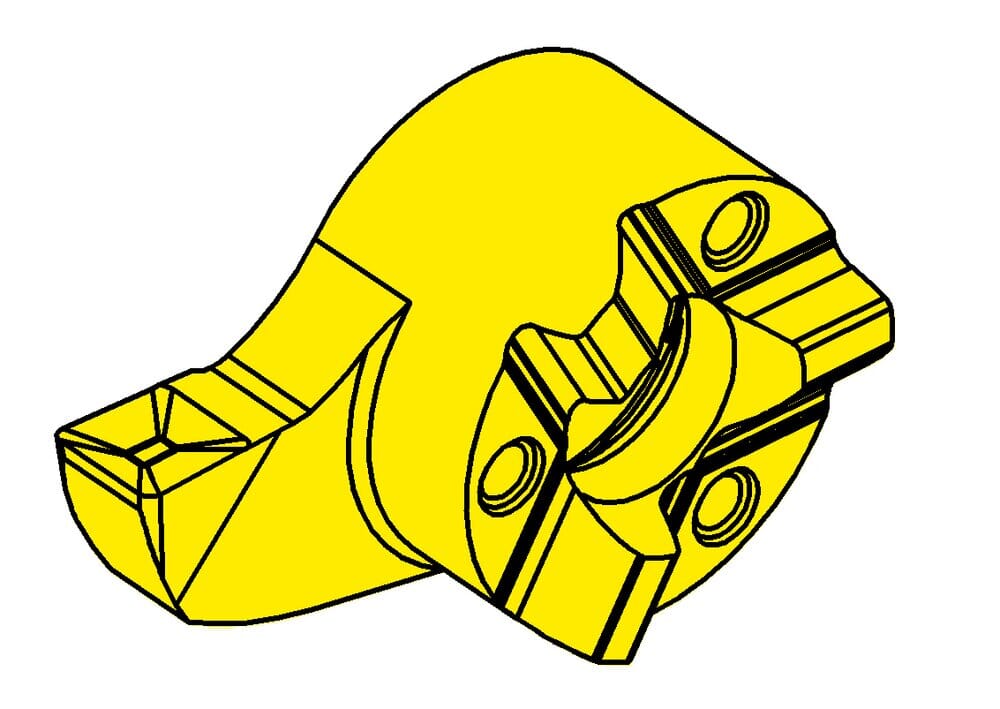

HORN Plaquette LS11P.0200.2.D2 EG55 pour Tournage
Dimension de la tête (a)
11 mm
Profondeur de piqûre maximale (tmax)
3.5 mm
ISOSSC
HORN11P070$84L$$$$$
Katalog_SSC
11P070L
Largeur de coupe (w)
2 mm
Cote de réglage radiale (f)
7.5 mm
Diamètre de la denture, diamètre de la tête (d)
7 mm
Rayon d‘angles (r)
0.2 mm
Hauteur de la plaquette, épaisseur de la plaquette (s)
4.2 mm
Plus petit diamètre d'alésage (Dmin)
11.5 mm
| Téléchargements | |
|---|---|
| LS11P_0200_2_D2_EG55-DXF.DXF | Télécharger |
| LS11P_0200_2_D2_EG55-STP.STP | Télécharger |
| LS11P_0200_2_D2_EG55-ISO.XML | Télécharger |
| LS11P_0200_2_D2_EG55-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
