LS116.1897.R4 EG55
plaquette
Numéro d'article LS1161897R4EG55

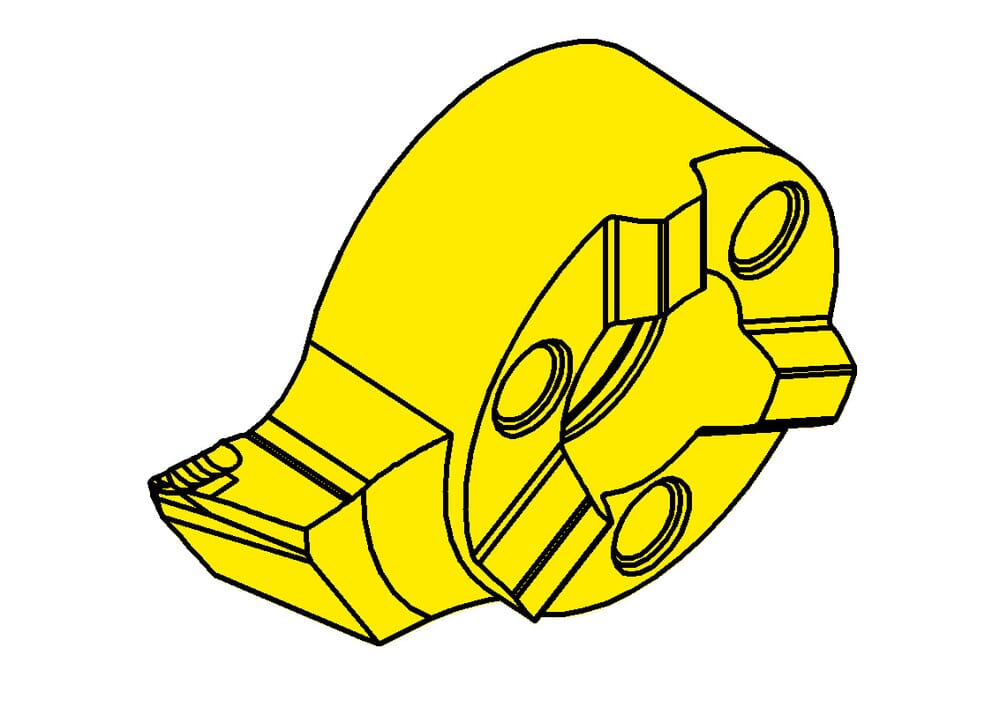

HORN plaquette LS116.1897.R4 EG55 pour Tournage
Rayon de pointe (r)
0.4 mm
Dimension de la tête (a)
15.2 mm
ISOSSC
HORN116110$84L$$$$$
Katalog_SSC
116110L
Cote de réglage radiale (f)
9.7 mm
Diamètre de la denture, diamètre de la tête (d)
11 mm
Hauteur de la plaquette, épaisseur de la plaquette (s)
5.3 mm
Plus petit diamètre d'alésage (Dmin)
15.5 mm
| Téléchargements | |
|---|---|
| LS116_1897_R4_EG55-DXF.DXF | Télécharger |
| LS116_1897_R4_EG55-STP.STP | Télécharger |
| LS116_1897_R4_EG55-ISO.XML | Télécharger |
| LS116_1897_R4_EG55-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
