LS10P.0100.1.D1 EG55
Plaquette
Numéro d'article LS10P01001D1EG55

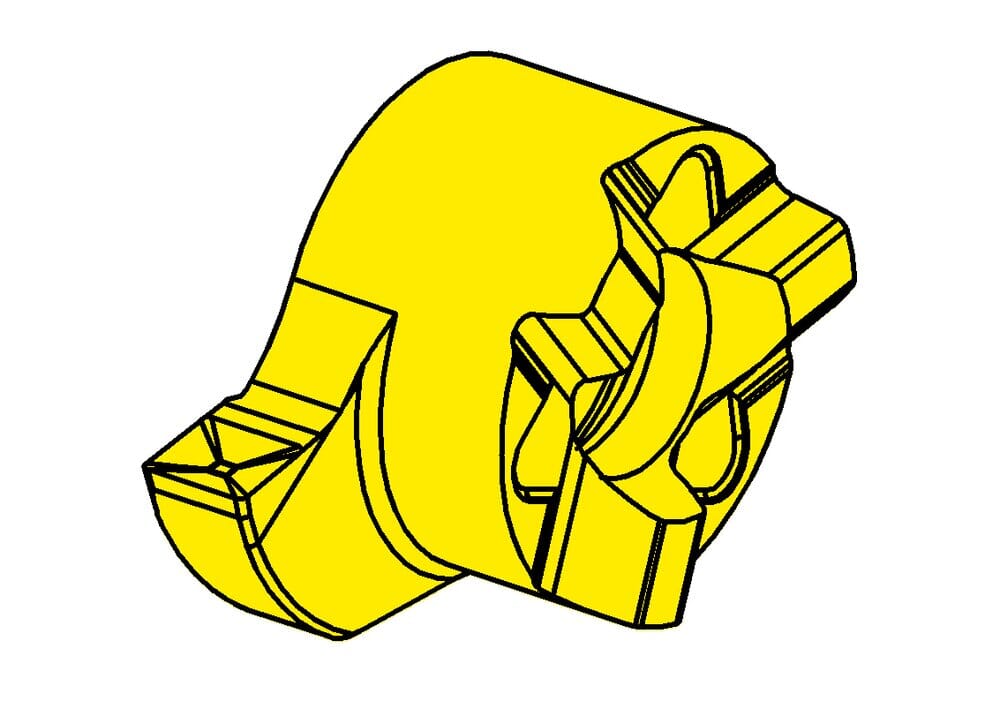

HORN Plaquette LS10P.0100.1.D1 EG55 pour Tournage
Dimension de la tête (a)
8.5 mm
Profondeur de piqûre maximale (tmax)
2 mm
ISOSSC
HORN10P060$84L$$$$$
Katalog_SSC
10P060L
Largeur de coupe (w)
1 mm
Cote de réglage radiale (f)
5.5 mm
Diamètre de la denture, diamètre de la tête (d)
6 mm
Rayon d‘angles (r)
0.1 mm
Hauteur de la plaquette, épaisseur de la plaquette (s)
3.6 mm
Plus petit diamètre d'alésage (Dmin)
9 mm
| Téléchargements | |
|---|---|
| LS10P_0100_1_D1_EG55-DXF.DXF | Télécharger |
| LS10P_0100_1_D1_EG55-STP.STP | Télécharger |
| LS10P_0100_1_D1_EG55-ISO.XML | Télécharger |
| LS10P_0100_1_D1_EG55-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
