LNK224.0840.1.4.06.IK
Cartouche
Numéro d'article LNK22408401406IK

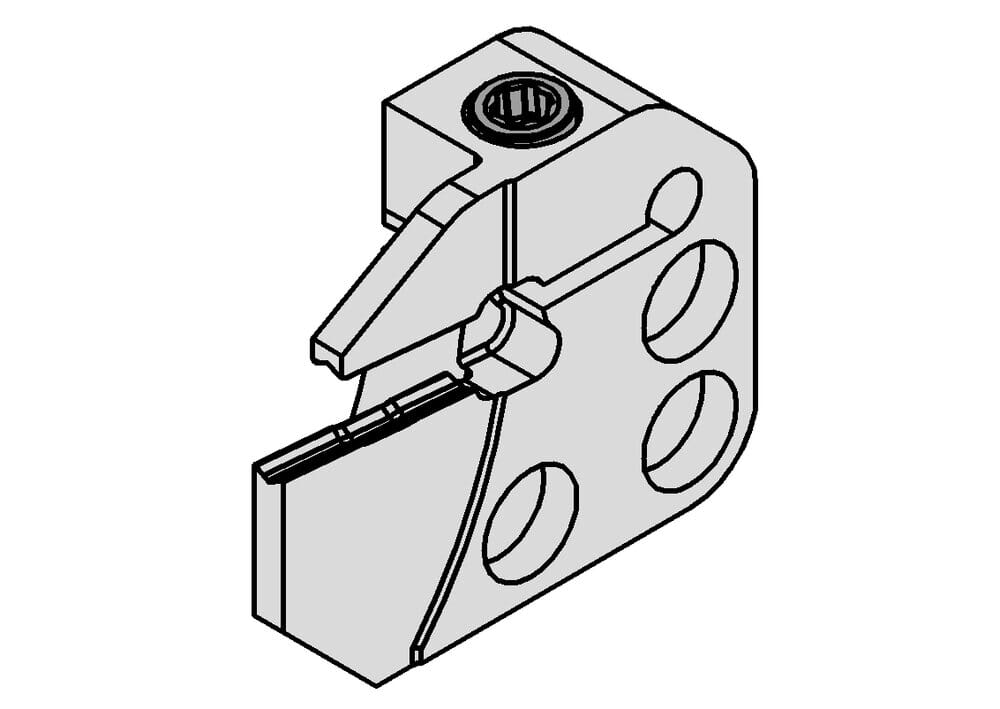

HORN Cartouche LNK224.0840.1.4.06.IK pour Tournage
Plage de serrage Maximum (Spannbereich)
6 mm
Taille du logement de la plaque (Größe)
6
Katalog_CCTMS
840002
ISOCCTMS
HORN84000293$$
DIN_CCTMS
HORN-84000293
Katalog_CCTWS
224068
DIN_CCTWS
HORN-224060058N
ISOCCTWS
HORN224060058N$$$$$
Cote de réglage de l'installation Cassette (formule) (f3)
f2+w/2
Plage de serrage Minimum (Spannbereich)
5.1 mm
Diamètre maximal de la pièce à usiner (Dmax)
65 mm
Profondeur de piqûre maximale (tmax)
18 mm
Épaisseur de la cassette (b)
10 mm
Longueur totale (plaquette incluse) (l)
37 mm
Cote de réglage du centre de l'arête (f2)
8.2 mm
| Téléchargements | |
|---|---|
| LNK224_0840_1_4_06_IK-DXF.DXF | Télécharger |
| LNK224_0840_1_4_06_IK-STP.STP | Télécharger |
| LNK224_0840_1_4_06_IK-ISO.XML | Télécharger |
| LNK224_0840_1_4_06_IK-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
