LNK100.0845.Y.34.4.84.IK
Cartouche
Numéro d'article LNK1000845Y34484IK

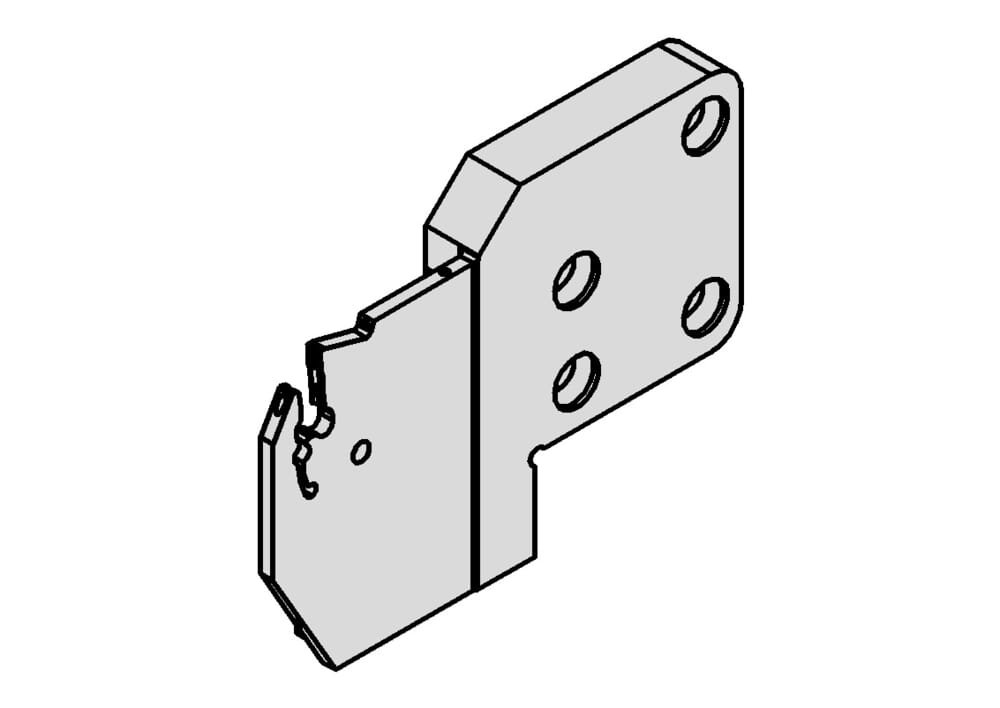

HORN Cartouche LNK100.0845.Y.34.4.84.IK pour Tournage
Largeur de coupe (w)
4 mm
Katalog_CCTMS
845002;845001
ISOCCTMS
HORN84500293$$;HORN84500193$$
DIN_CCTMS
HORN-84500293;HORN-84500193
Katalog_CCTWS
100048
DIN_CCTWS
HORN-100040058N
ISOCCTWS
HORN100040058N$$$$$
Cote de réglage de l'installation Cassette (formule) (f3)
f2+w/2
eclass-shortcut
21-18-15-90
Diamètre maximal de la pièce à usiner (Dmax)
68 mm
Profondeur de piqûre maximale (tmax)
34 mm
Longueur de la cassette au tranchant (lK)
46 mm
Épaisseur de la cassette (b)
10.55 mm
Longueur totale (plaquette incluse) (l1)
90.5 mm
Cote de réglage du centre de l'arête (f2)
8.7 mm
| Téléchargements | |
|---|---|
| LNK100_0845_Y_34_4_84_IK-DXF.DXF | Télécharger |
| LNK100_0845_Y_34_4_84_IK-STP.STP | Télécharger |
| LNK100_0845_Y_34_4_84_IK-ISO.XML | Télécharger |
| LNK100_0845_Y_34_4_84_IK-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
