LH34T.1616.6.40.IK
Porte-outil
Numéro d'article LH34T1616640IK

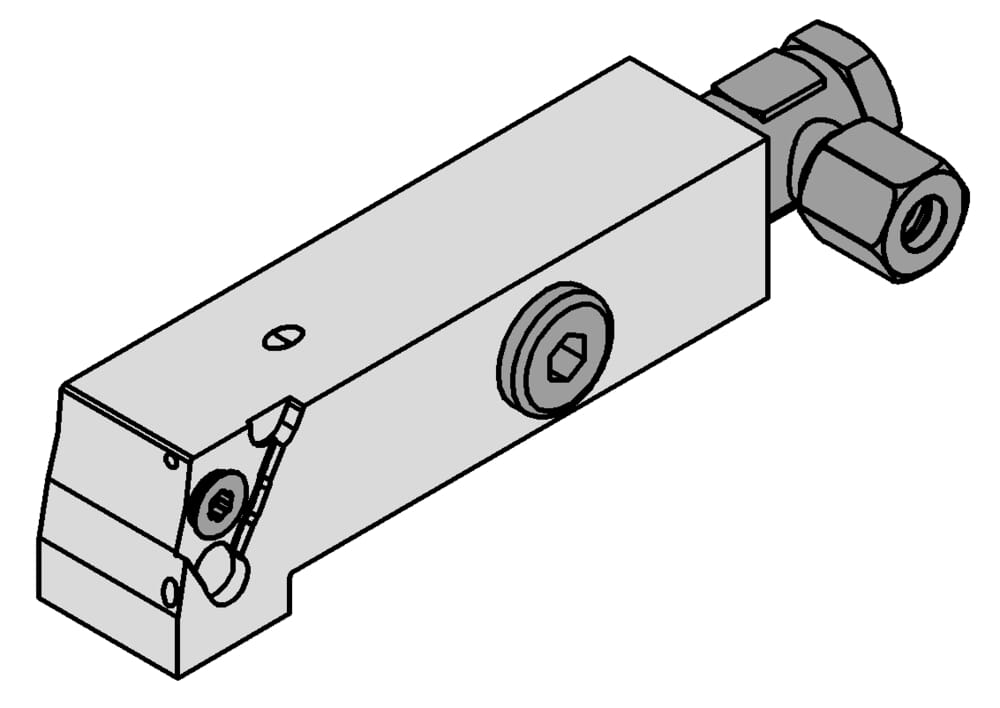

HORN Porte-outil LH34T.1616.6.40.IK pour Tournage
clamping-range-min-met
4.01 mm
plating-seat-size
4
ISOCCTMS
VKT01A1616$$$$
DIN_CCTMS
VKT16160115
Katalog_CCTWS
34T04N
DIN_CCTWS
HORN-34T044N
ISOCCTWS
HORN34T04$$$$N$$$$$
Longueur de la tête en bas (plaquette incluse) (l2)
19 mm
Cote de réglage (formule) (f)
f1+w-a1
clamping-range-max-met
5 mm
Hauteur de pointe (h1)
21 mm
Diamètre maximal de la pièce à usiner (Dmax)
60 mm
Profondeur de piqûre maximale (tmax)
6.5 mm
Hauteur de la tige (h)
16 mm
Longueur totale (plaquette incluse) (l1)
74 mm
Cote de réglage (f1)
11.5 mm
Largeur de tige (b)
16 mm
| Téléchargements | |
|---|---|
| LH34T_1616_6_40_IK-DXF.DXF | Télécharger |
| LH34T_1616_6_40_IK-STP.STP | Télécharger |
| LH34T_1616_6_40_IK-ISO.XML | Télécharger |
| LH34T_1616_6_40_IK-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
