LH274.1010.6.04.M
porte-outil
Numéro d'article LH2741010604M

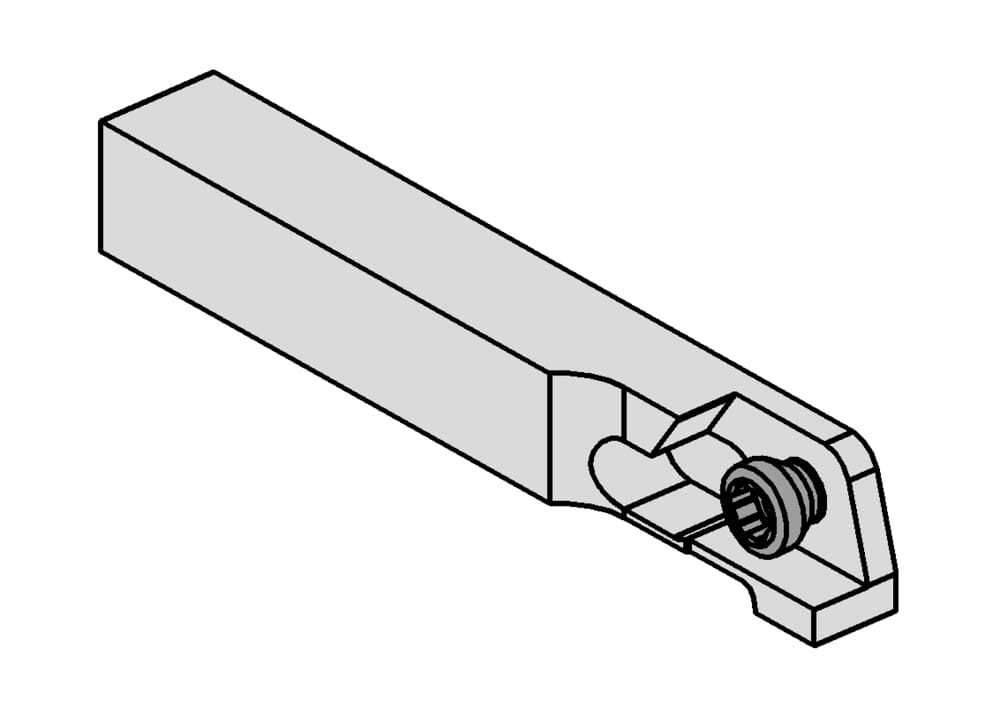

HORN porte-outil LH274.1010.6.04.M pour Tournage
ISOCCTWS
HORN274040000L$$$$$
Taille du logement de la plaque (Größe)
4
ISOCCTMS
VKT01A1010$$$$
DIN_CCTMS
VKT10100105
Katalog_CCTWS
274040L
DIN_CCTWS
HORN-274040000L
Largeur de tige (b)
10 mm
Longueur de la tête en bas (plaquette incluse) (l2)
10 mm
Hauteur de pointe (h1)
9.5 mm
Diamètre maximal de la pièce à usiner (Dmax)
25 mm
Profondeur maximale d'enfoncement, de tronçonnage (tmax)
6 mm
Hauteur de la tige (h)
10 mm
Longueur totale (plaquette incluse) (l1)
100 mm
Cote de réglage (f)
6 mm
| Téléchargements | |
|---|---|
| LH274_1010_6_04_M-DXF.DXF | Télécharger |
| LH274_1010_6_04_M-STP.STP | Télécharger |
| LH274_1010_6_04_M-ISO.XML | Télécharger |
| LH274_1010_6_04_M-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
