LH224.2608.20.T.81
Porte-outil
Numéro d'article LH224260820T81

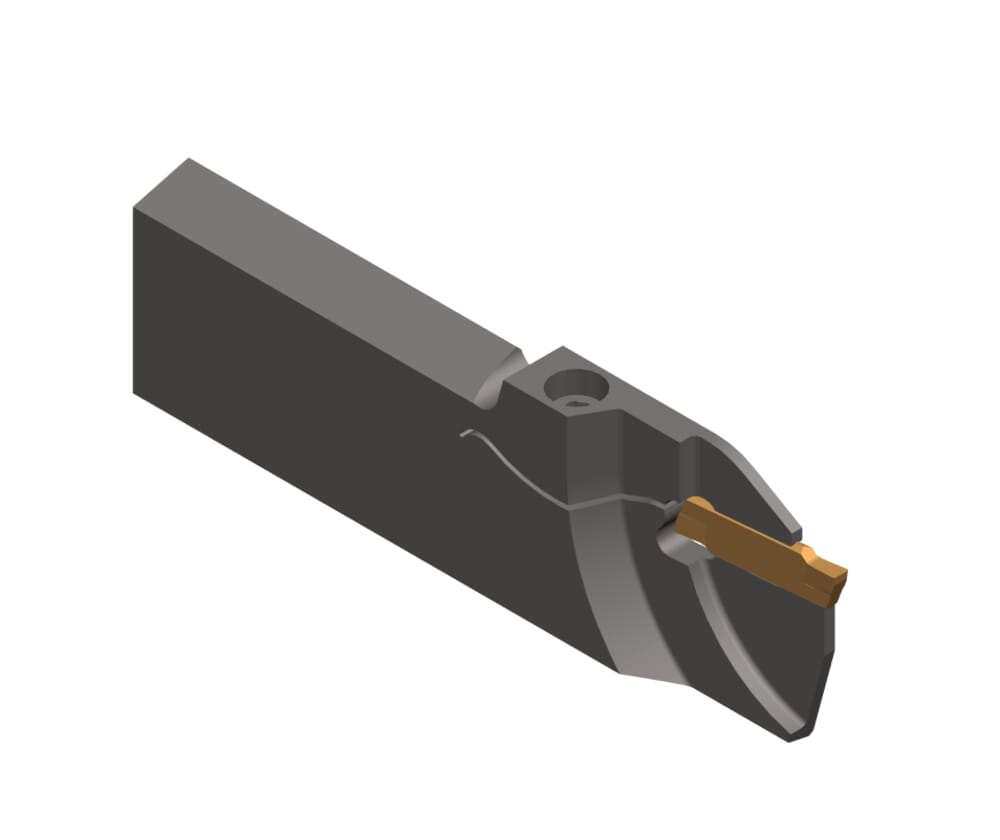

HORN Porte-outil LH224.2608.20.T.81 pour Tournage

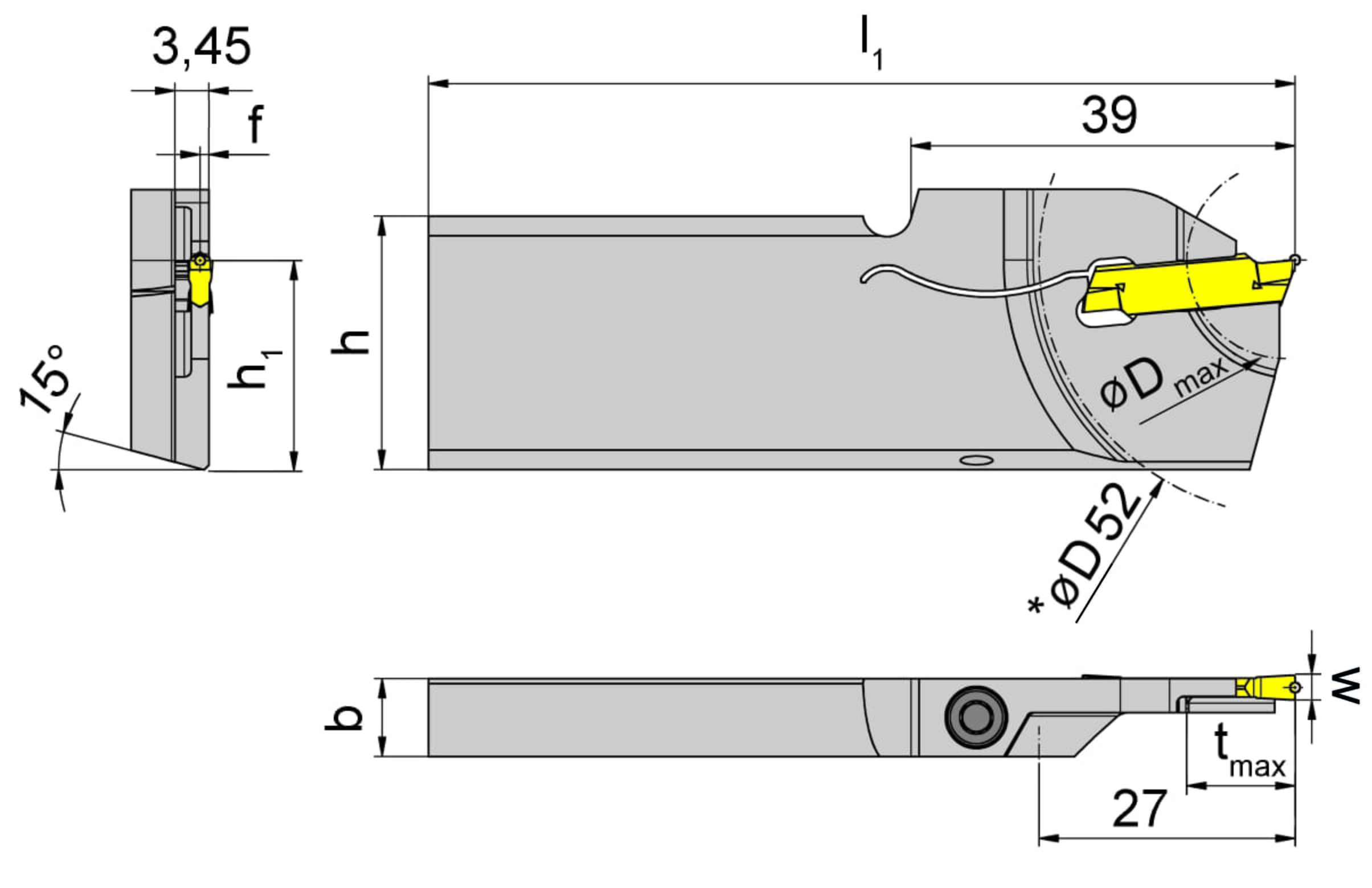

Diamètre maximal de la pièce à usiner (Dmax)
36 mm
Largeur de coupe (w)
2 mm
Taille du logement de la plaque (Größe)
1
ISOCCTMS
PMU01C0260$$$$
DIN_CCTMS
PMU02600105
Katalog_CCTWS
224018
DIN_CCTWS
HORN-224010058N
ISOCCTWS
HORN224010058N$$$$$
Hauteur de pointe (h1)
21.4 mm
Profondeur maximale d'enfoncement, de tronçonnage (tmax)
18 mm
Hauteur de la tête (h)
26 mm
Longueur totale (plaquette incluse) (l1)
88 mm
Cote de réglage (f)
0.7 mm
Largeur / épaisseur du guide (b)
8 mm
| Téléchargements | |
|---|---|
| LH224_2608_20_T_81-DXF.DXF | Télécharger |
| LH224_2608_20_T_81-STP.STP | Télécharger |
| LH224_2608_20_T_81-ISO.XML | Télécharger |
| LH224_2608_20_T_81-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
