L18P.0011.1.22 EG55
Plaquette
Numéro d'article L18P0011122EG55

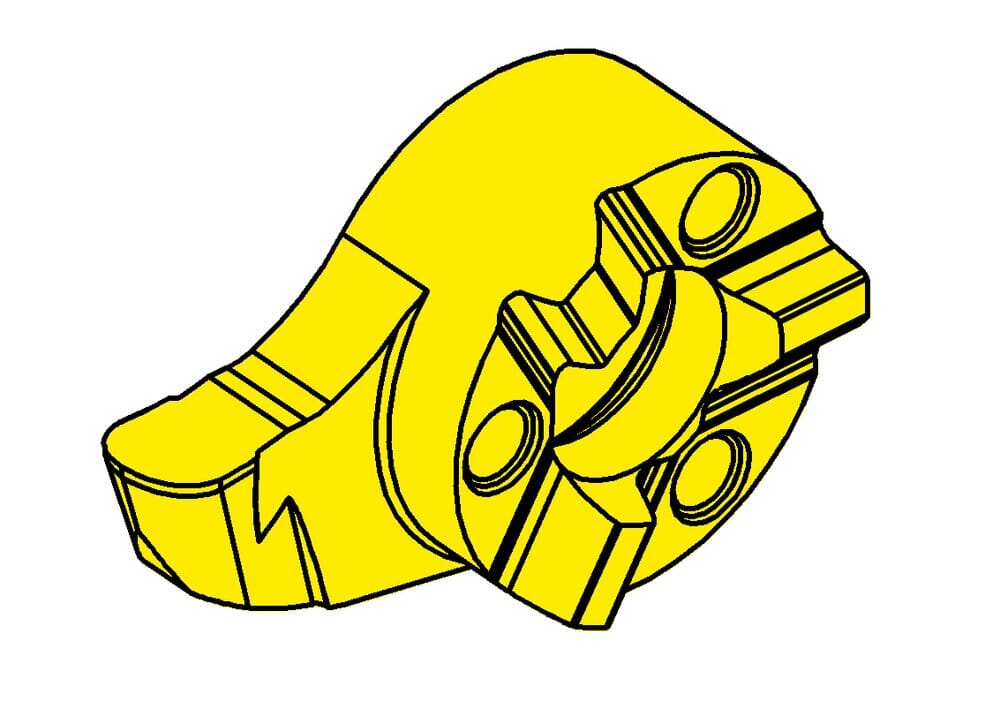

HORN Plaquette L18P.0011.1.22 EG55 pour Tournage
Dimension de la tête (a)
17.5 mm
Profondeur de piqûre maximale (tmax)
6 mm
Rayon complet (r)
1.1 mm
ISO_SSC
HORN18P110$84L$$$$$
Katalog_SSC
18P110L
Largeur de coupe (w)
2.2 mm
Cote de réglage radiale (f)
12 mm
Diamètre de la denture, diamètre de la tête (d)
11 mm
Hauteur de la plaquette, épaisseur de la plaquette (s)
5.3 mm
Plus petit diamètre d'alésage (Dmin)
18 mm
| Téléchargements | |
|---|---|
| L18P_0011_1_22_EG55-DXF.DXF | Télécharger |
| L18P_0011_1_22_EG55-STP.STP | Télécharger |
| L18P_0011_1_22_EG55-ISO.XML | Télécharger |
| L18P_0011_1_22_EG55-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
