L11P.1865.1.02 EG55
Plaquette
Numéro d'article L11P1865102EG55

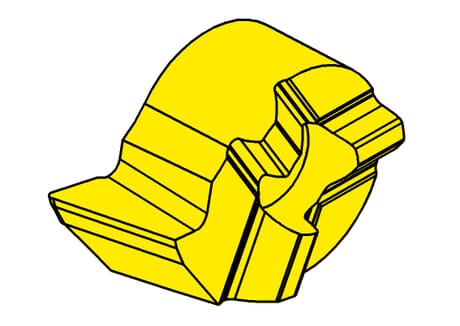

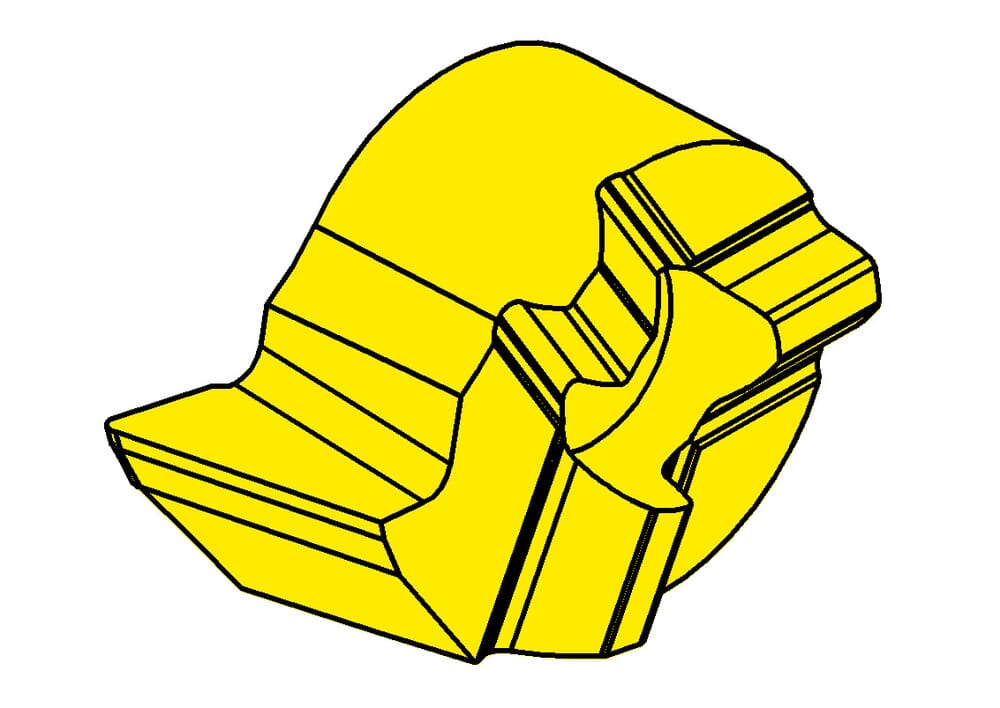

HORN Plaquette L11P.1865.1.02 EG55 pour Tournage
Rayon de pointe (r)
0.2 mm
Dimension de la tête (a)
10 mm
ISO_SSC
HORN11P070$84L$$$$$
Katalog_SSC
11P070L
Cote de réglage radiale (f)
6.5 mm
Diamètre de la denture, diamètre de la tête (d)
7 mm
Hauteur de la plaquette, épaisseur de la plaquette (s)
4.2 mm
Plus petit diamètre d'alésage (Dmin)
10.5 mm
| Téléchargements | |
|---|---|
| L11P_1865_1_02_EG55-DXF.DXF | Télécharger |
| L11P_1865_1_02_EG55-STP.STP | Télécharger |
| L11P_1865_1_02_EG55-ISO.XML | Télécharger |
| L11P_1865_1_02_EG55-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
