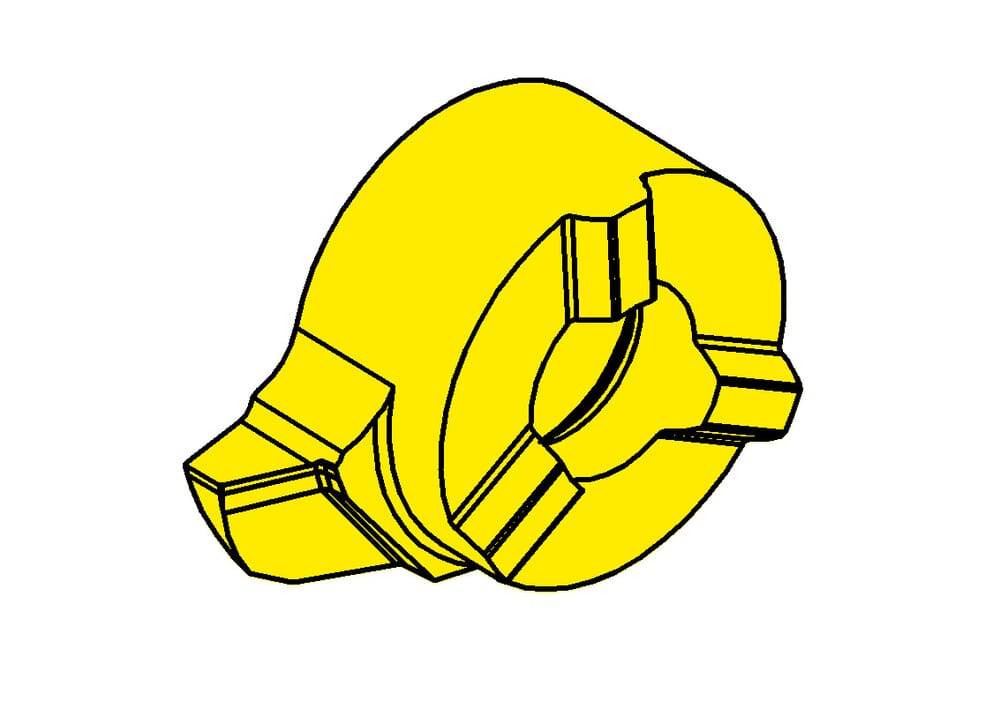

L116.2750.01 EG55
Plaquette
Numéro d'article L116275001EG55
HORN Plaquette L116.2750.01 EG55 pour
number-of-teeth
1 St.
ISO_SSC
HORN116110$84L$$$$$
Katalog_SSC
116110L
Cote de réglage radiale (f)
10.2 mm
Largeur de la plaquette (a)
15.7 mm
Diamètre de la denture, diamètre de la tête (d)
11 mm
Cote de réglage Longueur (E)
3.55 mm
Hauteur de la plaquette, épaisseur de la plaquette (s)
5.5 mm
Filetage (Gewinde)
Tr 24x5
Plus petit diamètre d'alésage (Dmin)
16 mm
Pas (P)
5 mm
| Téléchargements | |
|---|---|
| L116_2750_01_EG55-DXF.DXF | Télécharger |
| L116_2750_01_EG55-STP.STP | Télécharger |
| L116_2750_01_EG55-ISO.XML | Télécharger |
| L116_2750_01_EG55-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
