L116.0350.00 TN35
plaquette
Numéro d'article L116035000TN35

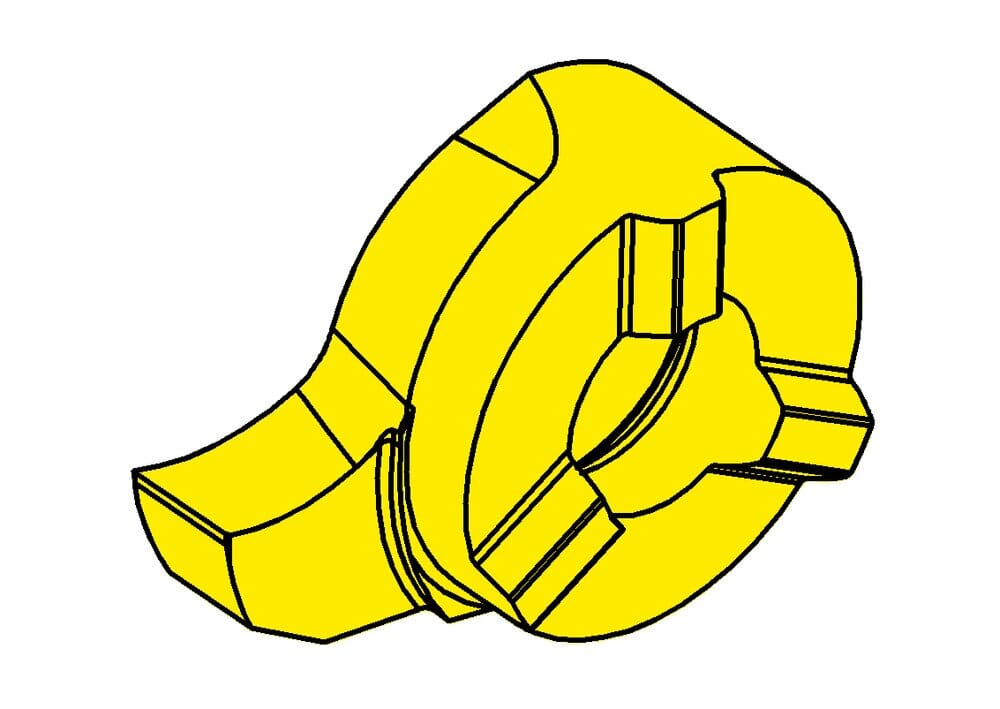

HORN plaquette L116.0350.00 TN35 pour Fraisage
Diamètre du cercle de coupe (Ds)
20.4 mm
Nombre de dents (Z)
1 St.
Dimension de la tête (a)
15.7 mm
Profondeur de piqûre maximale (tmax)
4.3 mm
ISO_SSC
HORN116110$84L$$$$$
Katalog_SSC
116110L
Largeur de coupe (w)
3.5 mm
Cote de réglage radiale (f)
10.2 mm
Diamètre de la denture, diamètre de la tête (d)
11 mm
Hauteur de la plaquette, épaisseur de la plaquette (s)
5.3 mm
Plus petit diamètre d'alésage (Dmin)
16 mm
| Téléchargements | |
|---|---|
| L116_0350_00_TN35-DXF.DXF | Télécharger |
| L116_0350_00_TN35-STP.STP | Télécharger |
| L116_0350_00_TN35-ISO.XML | Télécharger |
| L116_0350_00_TN35-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
