L105.1840.3.7 TI25
plaquette
Numéro d'article L105184037TI25

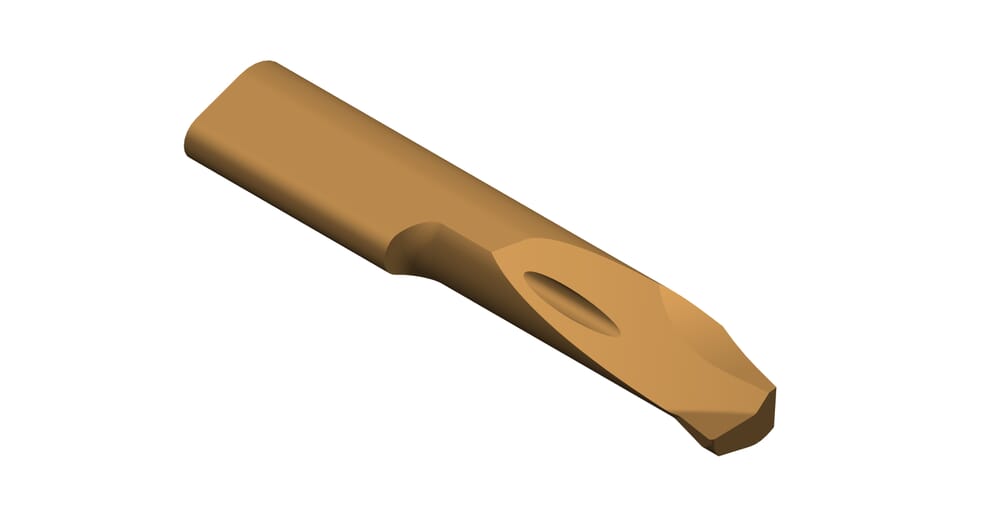

HORN plaquette L105.1840.3.7 TI25 pour Tournage
Largeurs de l'ébauche (b)
7
mm
Plus petit diamètre d'alésage (Dmin)
6.8
mm
Longueur totale (l5)
35
mm
Cote de réglage radiale (f)
4
mm
Diamètre du col (d)
5.2
mm
Katalog_SSC
105125
DIN_SSC
HORN-10512595N
ISO_SSC
HORN105125$95N$$$$$
Profondeur de piqûre maximale (tmax)
0.5
mm
Dimension de la tête (a)
6.4
mm
Rayon de pointe (r)
0.2
mm
Longueur du cou (l2)
20
mm
| Téléchargements | |
|---|---|
| L105184037_20210627_120402631.DXF | Télécharger |
| L105184037_20230112_215144759.STP | Télécharger |
| Télécharger tous les fichiers | |
