L105.1823.5.5.2 TI25
plaquette
Numéro d'article L1051823552TI25

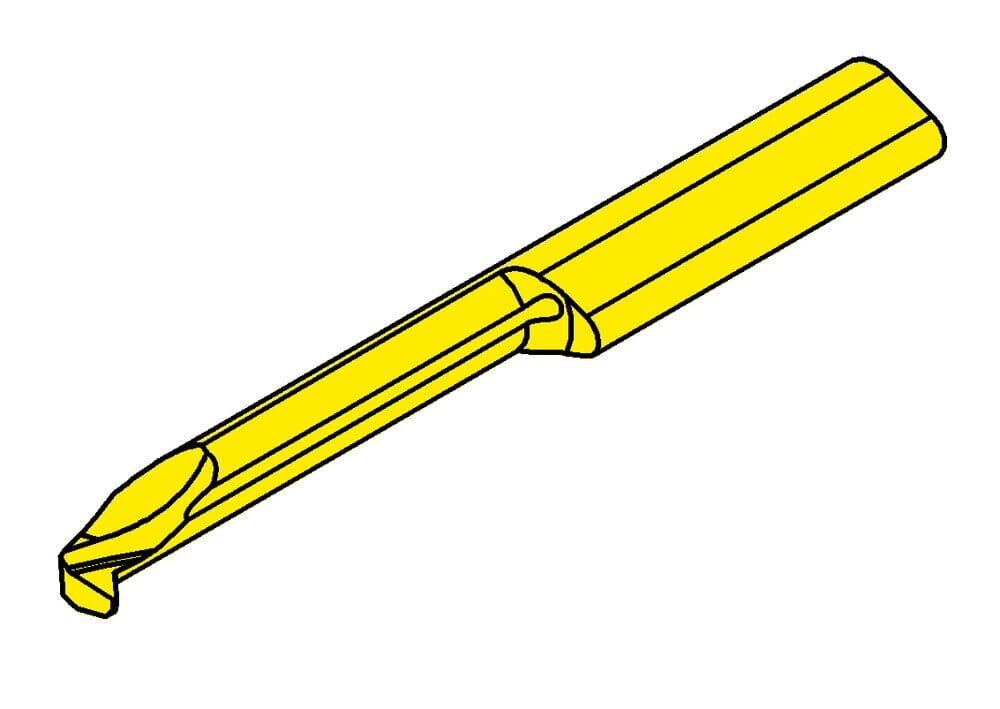

HORN plaquette L105.1823.5.5.2 TI25 pour Tournage
Katalog_SSC
105225
Plus petit diamètre d'alésage (Dmin)
5 mm
Longueur totale (l5)
55 mm
Cote de réglage radiale (f)
2.3 mm
Diamètre du col (d)
4.2 mm
Longueur du cou (l2)
30 mm
ISO_SSC
HORN105225$95N$$$$$
Angle de dépouille (α)
21 °
Largeurs de l'ébauche (b)
7 mm
Profondeur de piqûre maximale (tmax)
0.3 mm
Dimension de la tête (a)
4.7 mm
Rayon de pointe (r)
0.1 mm
| Téléchargements | |
|---|---|
| L1051823552.DXF | Télécharger |
| L105_2428_2_6_20251016_144303267.STP | Télécharger |
| Télécharger tous les fichiers | |
