L105.1813.01.0.15 TI25
Plaquette
Numéro d'article L105181301015TI25

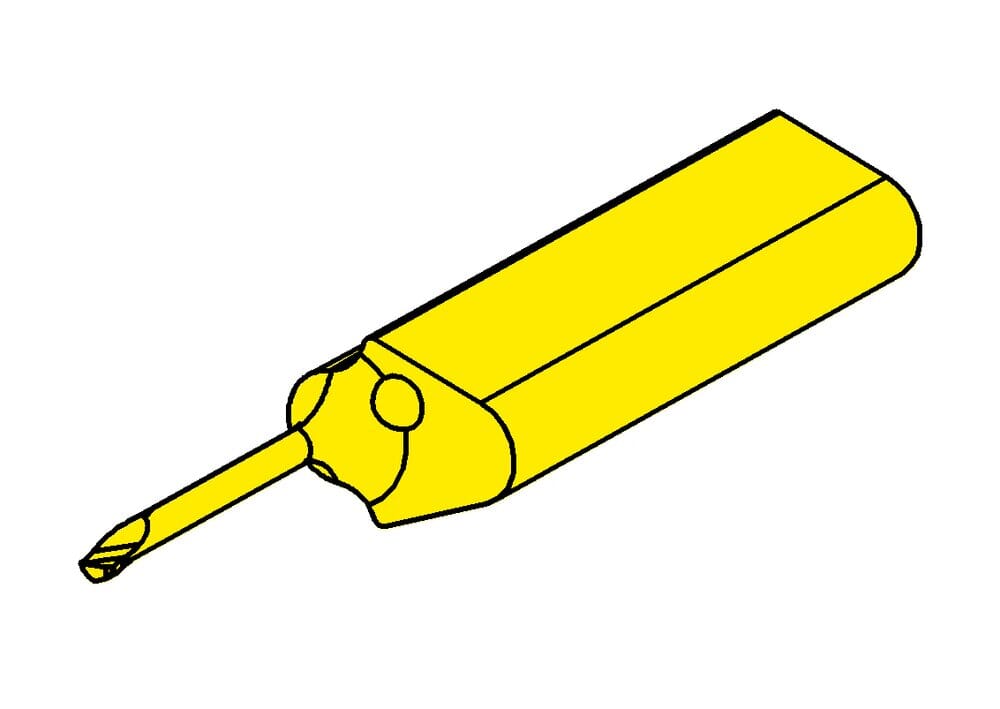

HORN Plaquette L105.1813.01.0.15 TI25 pour Tournage
Longueur du cou (l2)
6 mm
Rayon de pointe (r)
0.1 mm
Dimension de la tête (a)
1.4 mm
Profondeur de piqûre maximale (tmax)
0.15 mm
Largeurs de l'ébauche (b)
5.9 mm
ISO_SSC
HORN105123$95N$$$$$
Katalog_SSC
105123
Diamètre du col (d)
1.1 mm
Cote de réglage radiale (f)
1.3 mm
Longueur totale (l5)
25 mm
Plus petit diamètre d'alésage (Dmin)
1.5 mm
| Téléchargements | |
|---|---|
| L105181301015.DXF | Télécharger |
| L105_2428_2_6_20251016_144303267.STP | Télécharger |
| Télécharger tous les fichiers | |
