L105.1809.1.2 TN35
plaquette
Numéro d'article L105180912TN35

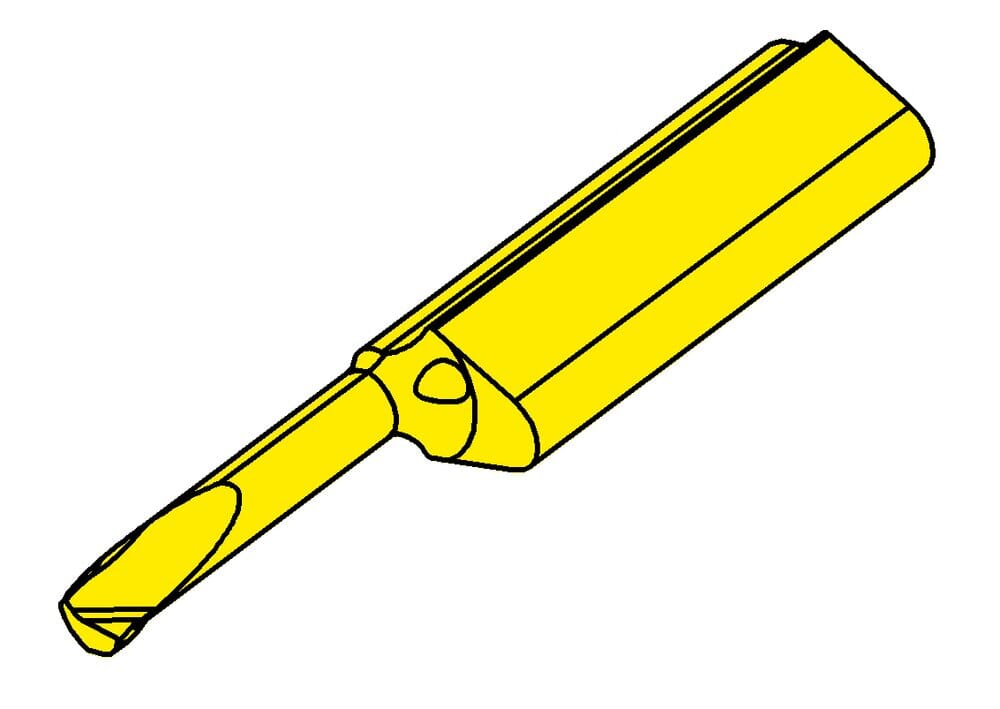

HORN plaquette L105.1809.1.2 TN35 pour Tournage
Longueur du cou (l2)
9 mm
Rayon de pointe (r)
0.15 mm
Dimension de la tête (a)
1.9 mm
Profondeur de piqûre maximale (tmax)
0.15 mm
Largeurs de l'ébauche (b)
5.9 mm
ISO_SSC
HORN105123$95N$$$$$
Katalog_SSC
105123
Diamètre du col (d)
1.6 mm
Cote de réglage radiale (f)
1 mm
Longueur totale (l5)
25 mm
Plus petit diamètre d'alésage (Dmin)
2 mm
| Téléchargements | |
|---|---|
| L105180912.DXF | Télécharger |
| L105180912_20230112_181334320.STP | Télécharger |
| Télécharger tous les fichiers | |
