L105.1805.005.1.1 EG35
Plaquette
Numéro d'article L105180500511EG35

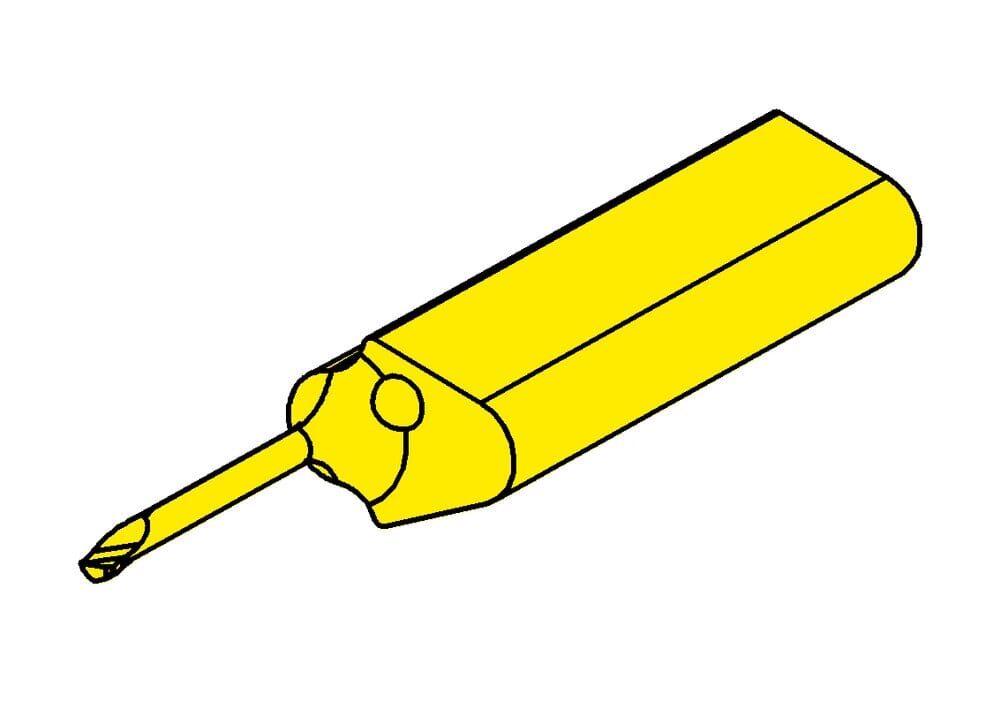

HORN Plaquette L105.1805.005.1.1 EG35 pour Tournage
Longueur du cou (l2)
6 mm
Rayon de pointe (r)
0.05 mm
Dimension de la tête (a)
0.9 mm
Profondeur de piqûre maximale (tmax)
0.1 mm
Largeurs de l'ébauche (b)
5.9 mm
ISO_SSC
HORN105123$95N$$$$$
Katalog_SSC
105123
Diamètre du col (d)
0.65 mm
Cote de réglage radiale (f)
0.5 mm
Longueur totale (l5)
25 mm
Plus petit diamètre d'alésage (Dmin)
1 mm
| Téléchargements | |
|---|---|
| L105180500511.DXF | Télécharger |
| L105_2428_2_6_20251016_144303267.STP | Télécharger |
| Télécharger tous les fichiers | |
