L105.1803.0.07 MG12
plaquette
Numéro d'article L1051803007MG12

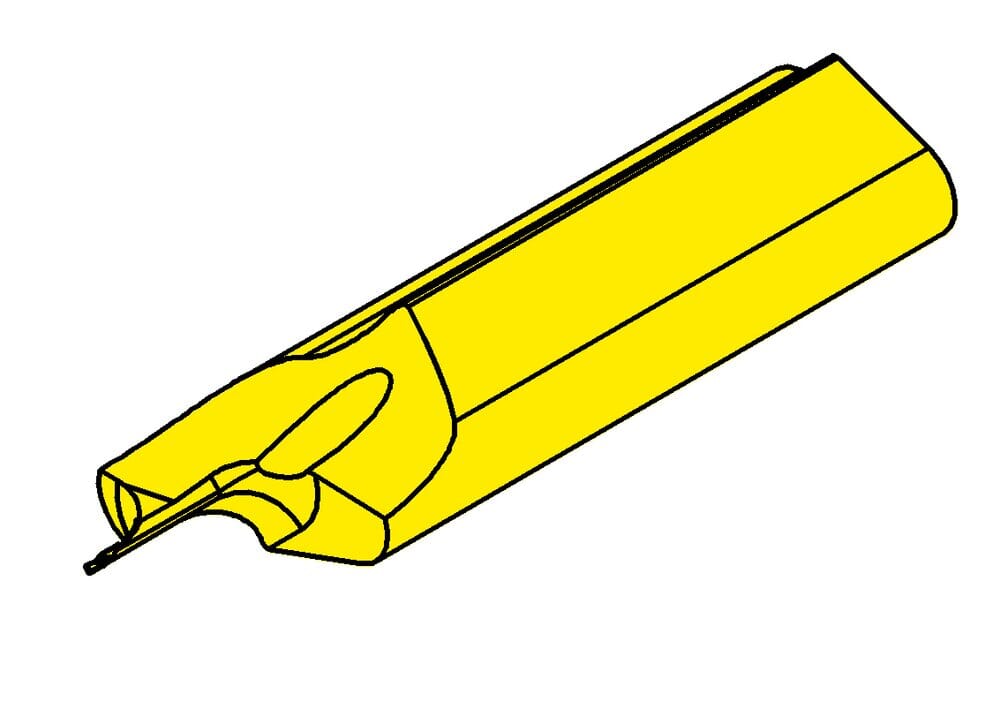

HORN plaquette L105.1803.0.07 MG12 pour Tournage
Longueur du cou (l2)
2 mm
Rayon de pointe (r)
0.05 mm
Dimension de la tête (a)
0.6 mm
Profondeur de piqûre maximale (tmax)
0.05 mm
Largeurs de l'ébauche (b)
5.9 mm
ISOSSC
HORN105123$95N$$$$$
Katalog_SSC
105123
Forme (Form)
A
Cote de réglage radiale (f)
0.3 mm
Longueur totale (l5)
23 mm
Plus petit diamètre d'alésage (Dmin)
0.7 mm
| Téléchargements | |
|---|---|
| L105_1803_0_07_MG12-DIN.XML | Télécharger |
| L105_1803_0_07_MG12-DXF.DXF | Télécharger |
| L105_1803_0_07_MG12-STP.STP | Télécharger |
| L105_1803_0_07_MG12-ISO.XML | Télécharger |
| Télécharger tous les fichiers | |
