L105.1802.0.05 MG12
Plaquette
Numéro d'article L1051802005MG12

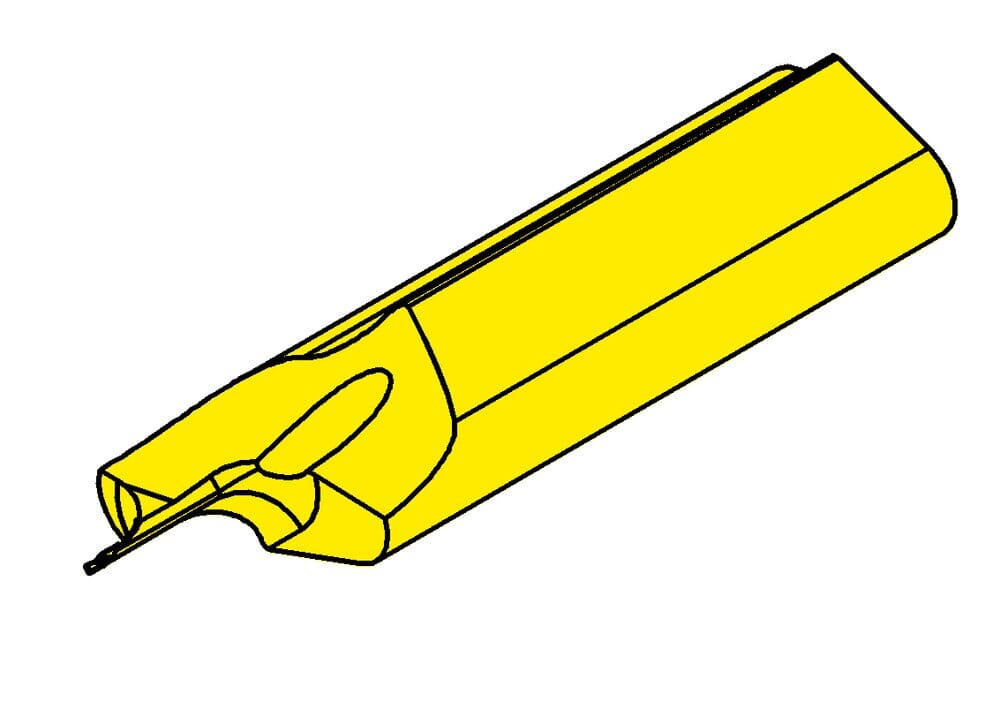

HORN Plaquette L105.1802.0.05 MG12 pour Tournage
Longueur du cou (l2)
2 mm
Rayon de pointe (r)
0.05 mm
Dimension de la tête (a)
0.4 mm
Profondeur de piqûre maximale (tmax)
0.05 mm
Largeurs de l'ébauche (b)
5.9 mm
ISOSSC
HORN105123$95N$$$$$
Katalog_SSC
105123
Forme (Form)
B
Cote de réglage radiale (f)
1 mm
Longueur totale (l5)
23 mm
Plus petit diamètre d'alésage (Dmin)
0.5 mm
| Téléchargements | |
|---|---|
| L105_1802_0_05_MG12-DXF.DXF | Télécharger |
| L105_1802_0_05_MG12-STP.STP | Télécharger |
| L105_1802_0_05_MG12-ISO.XML | Télécharger |
| L105_1802_0_05_MG12-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
