L105.1620.2.6 TN35
plaquette
Numéro d'article L105162026TN35

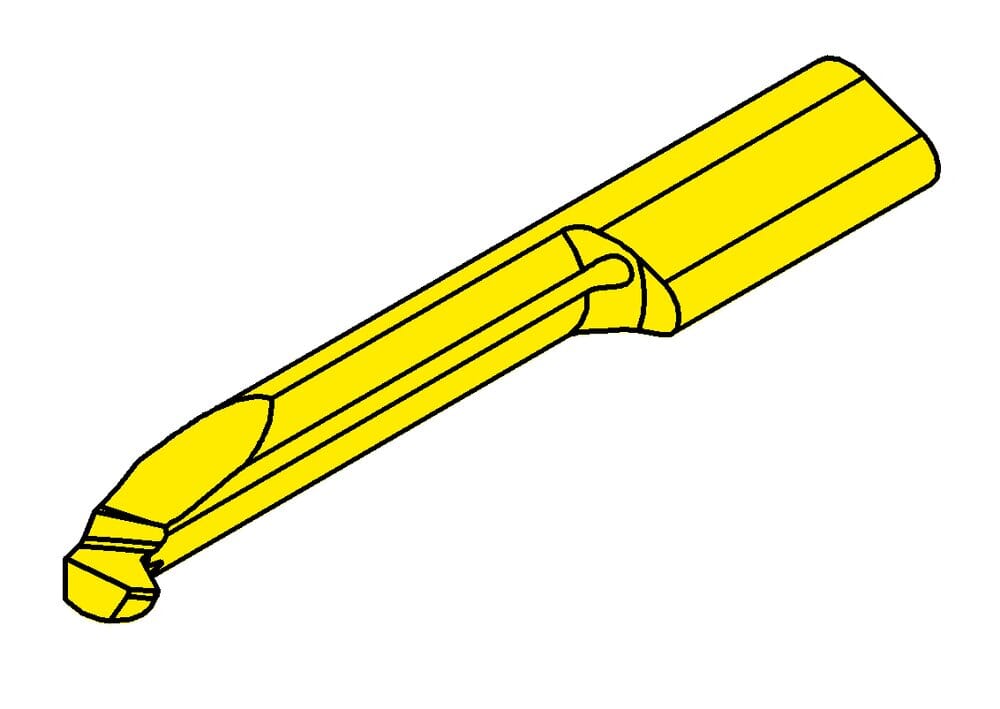

HORN plaquette L105.1620.2.6 TN35 pour
Diamètre du col (d)
3.7 mm
Plus petit diamètre d'alésage (Dmin)
6 mm
Cote de réglage Longueur (E)
0.7 mm
Largeur de la plaquette (a)
5.7 mm
Cote de réglage radiale (f)
3.3 mm
Longueur du cou (l2)
15 mm
Katalog_SSC
105125
ISO_SSC
HORN105125$95N$$$$$
Engrenage par pouce (maximum) (TPImax)
20
Engrenage par pouce (minimum) (TPImin)
16
Largeurs de l'ébauche (b)
7 mm
Plaquettes Longueur totale (l5)
30 mm
number-of-teeth
1 St.
| Téléchargements | |
|---|---|
| L105162026_20210626_003321633.DXF | Télécharger |
| L105_1620_2_6_20171121_205009117.STP | Télécharger |
| Télécharger tous les fichiers | |
