L105.1023.4.5 TH35
Plaquette
Numéro d'article L105102345TH35

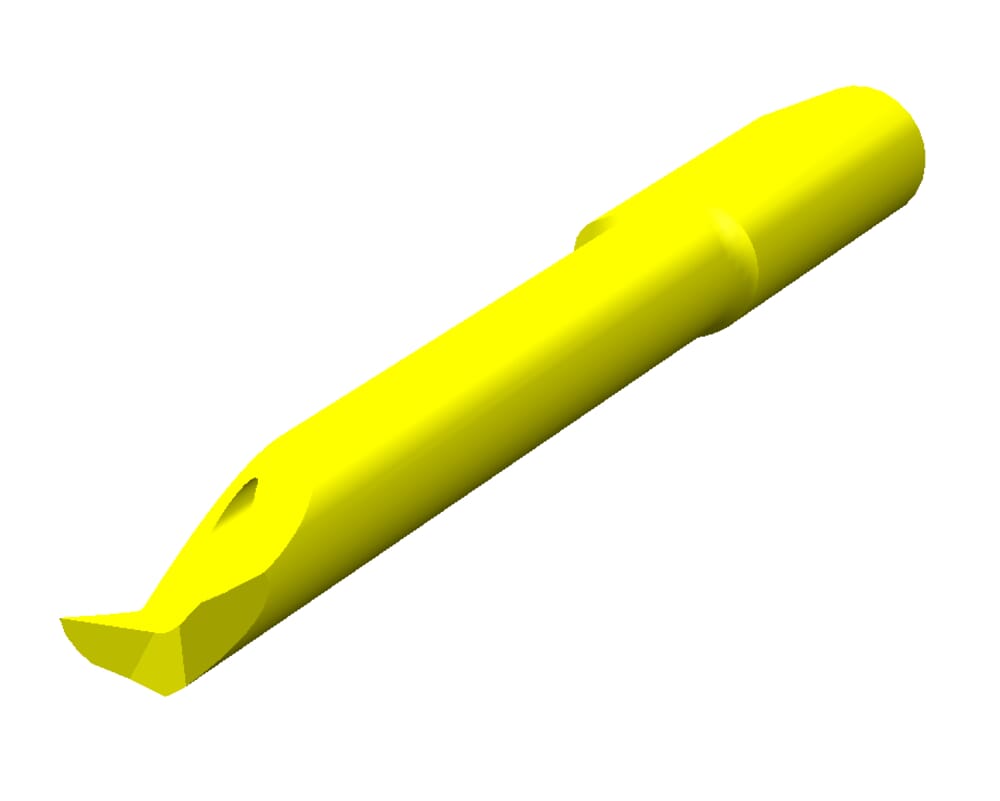

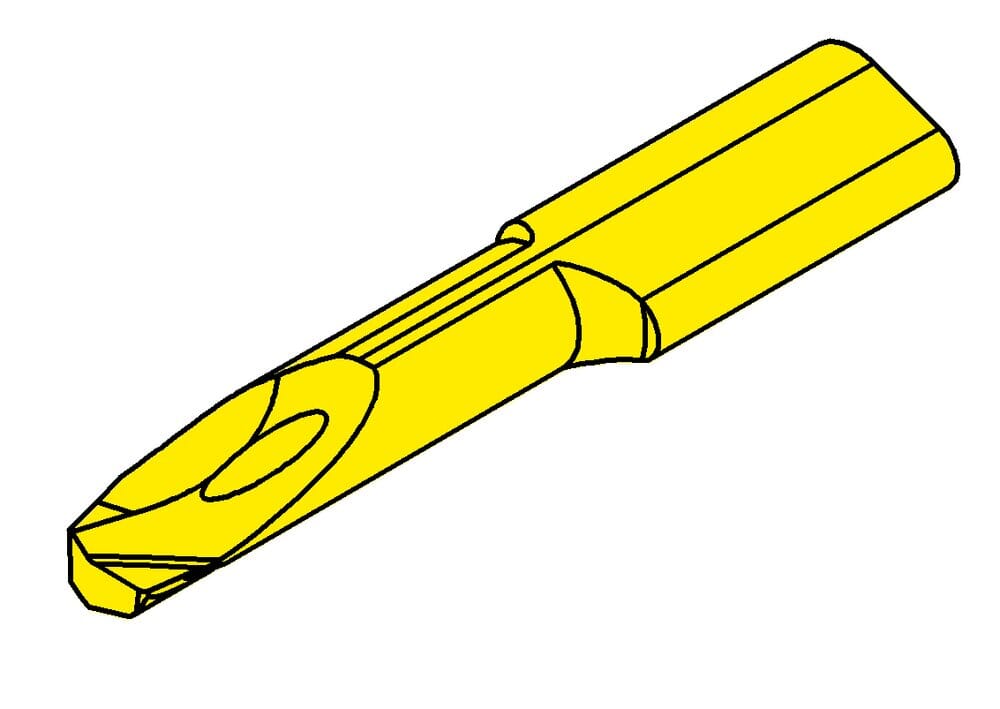

HORN Plaquette L105.1023.4.5 TH35 pour Tournage
Diamètre du col (d)
4.4 mm
eshop-note-us
These inserts feature a reinforced design, optimized for rigidity in straight boring applications.
Plus petit diamètre d'alésage (Dmin)
5 mm
Longueur totale (l5)
40 mm
Cote de réglage radiale (f)
2.8 mm
Longueur du cou (l2)
25 mm
Katalog_SSC
105125
ISO_SSC
HORN105125$95N$$$$$
Largeurs de l'ébauche (b)
7 mm
Profondeur de piqûre maximale (tmax)
0.15 mm
Dimension de la tête (a)
4.7 mm
Rayon de pointe (r)
0.2 mm
| Téléchargements | |
|---|---|
| L105_1023_4_5_TH35-DXF.DXF | Télécharger |
| L105_1023_4_5_TH35-STP.STP | Télécharger |
| L105_1023_4_5_TH35-ISO.XML | Télécharger |
| L105_1023_4_5_TH35-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
