L105.0825.1.9 TI25
plaquette amovible
Numéro d'article L105082519TI25

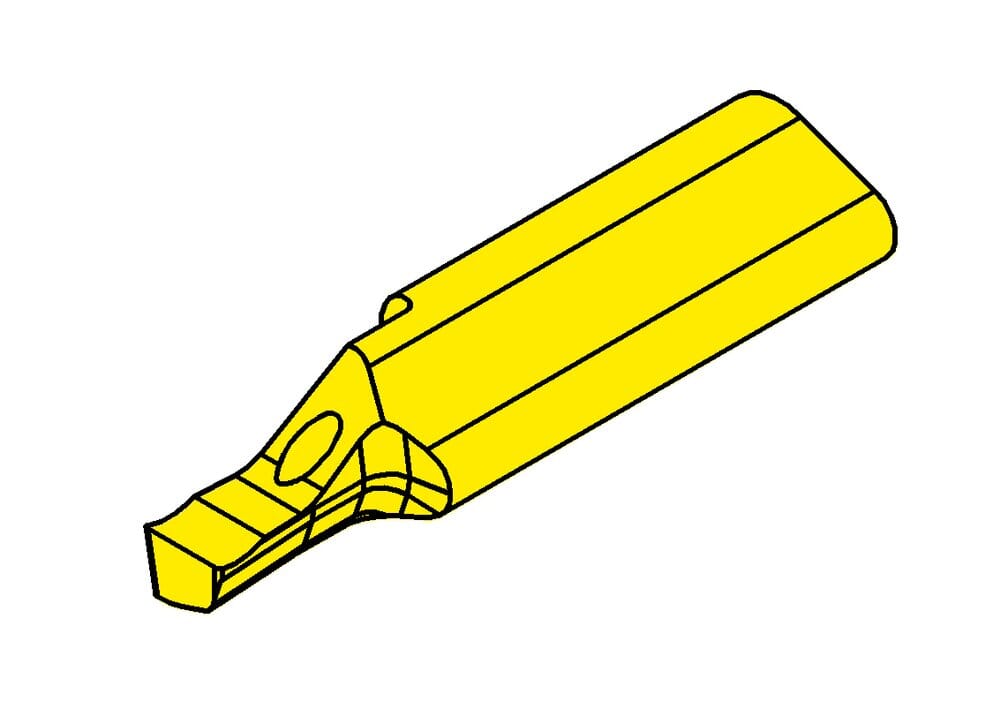

HORN plaquette amovible L105.0825.1.9 TI25 pour Tournage
Longueur du cou (l2)
10 mm
Cote de réglage du centre de l'arête (f)
0.4 mm
Profondeur de piqûre maximale (tmax a)
5 mm
Largeurs de l'ébauche (b)
7 mm
Plus petit diamètre d'alésage axial (Da min)
8 mm
ISO_SSC
HORN105125$95N$$$$$
Katalog_SSC
105125
Largeur de coupe (w)
2.5 mm
Rayon d‘angles (r)
0.15 mm
Longueur totale (l5)
25 mm
| Téléchargements | |
|---|---|
| L105_0825_1_9_TI25-DXF.DXF | Télécharger |
| L105_0825_1_9_TI25-STP.STP | Télécharger |
| L105_0825_1_9_TI25-ISO.XML | Télécharger |
| L105_0825_1_9_TI25-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
