L105.0820.1.9 EG35
Plaquette
Numéro d'article L105082019EG35

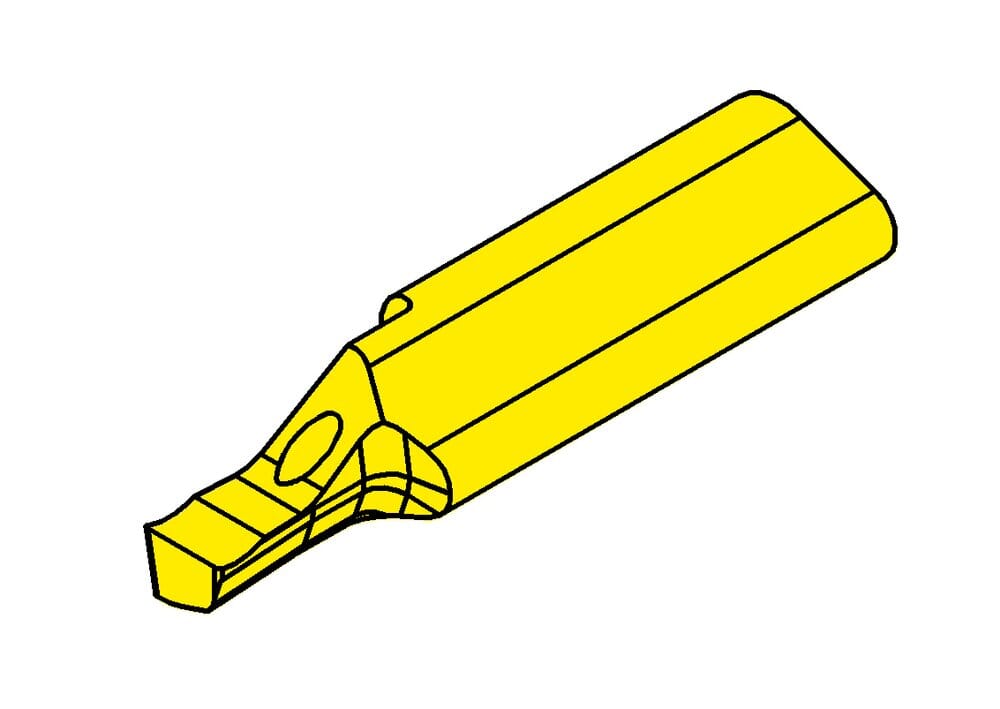

HORN Plaquette L105.0820.1.9 EG35 pour Tournage
Longueur du cou (l2)
10 mm
Cote de réglage du centre de l'arête (f)
0.4 mm
Profondeur de piqûre maximale (tmax a)
4 mm
Largeurs de l'ébauche (b)
7 mm
Plus petit diamètre d'alésage axial (Da min)
8 mm
ISO_SSC
HORN105125$95N$$$$$
Katalog_SSC
105125
Largeur de coupe (w)
2 mm
Rayon d‘angles (r)
0.15 mm
Longueur totale (l5)
25 mm
| Téléchargements | |
|---|---|
| L105_0820_1_9_EG35-DXF.DXF | Télécharger |
| L105_0820_1_9_EG35-STP.STP | Télécharger |
| L105_0820_1_9_EG35-ISO.XML | Télécharger |
| L105_0820_1_9_EG35-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
