L105.0815.1.8 TI25
plaquette
Numéro d'article L105081518TI25

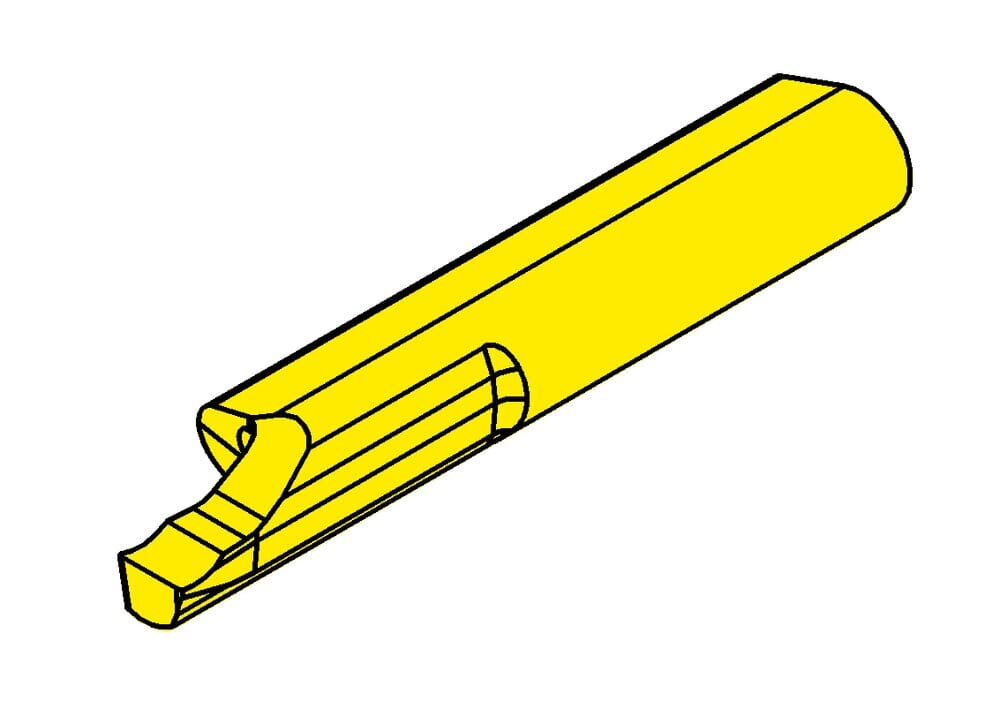

HORN plaquette L105.0815.1.8 TI25 pour Tournage
Longueur du cou (l2)
10 mm
Cote de réglage du centre de l'arête (f)
2 mm
Profondeur de piqûre maximale (tmax a)
3 mm
Largeurs de l'ébauche (b)
7 mm
Plus petit diamètre d'alésage axial (Da min)
8 mm
ISO_SSC
HORN105125$95N$$$$$
Katalog_SSC
105125
Largeur de coupe (w)
1.5 mm
Rayon d‘angles (r)
0.15 mm
Longueur totale (l5)
25 mm
| Téléchargements | |
|---|---|
| L105_0815_1_8_TI25-DXF.DXF | Télécharger |
| L105_0815_1_8_TI25-STP.STP | Télécharger |
| L105_0815_1_8_TI25-ISO.XML | Télécharger |
| L105_0815_1_8_TI25-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
