L105.0810.5.5 EG35
Plaquette
Numéro d'article L105081055EG35

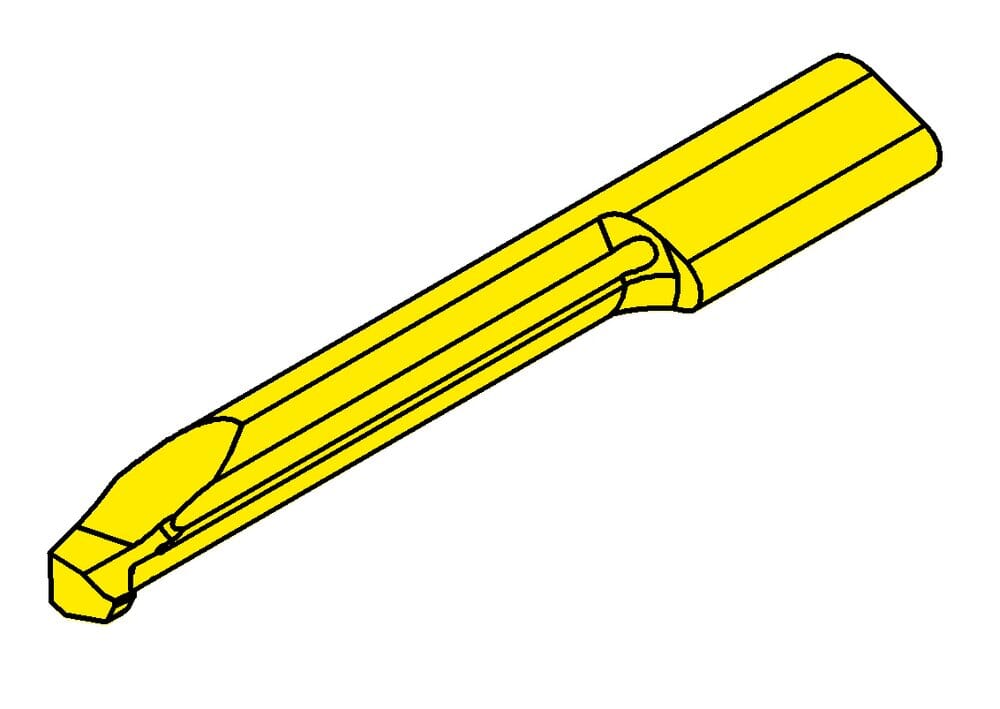

HORN Plaquette L105.0810.5.5 EG35 pour Tournage
Largeur de coupe (w)
1 mm
Plus petit diamètre d'alésage (Dmin)
5 mm
Longueur totale (l5)
45 mm
Cote de réglage radiale (f)
2.3 mm
Diamètre du col (d)
3.5 mm
Longueur du cou (l2)
30 mm
Katalog_SSC
105125
ISO_SSC
HORN105125$95N$$$$$
Profondeur de tronçonnage jusqu'au chanfrein (t1)
0.2 mm
Largeurs de l'ébauche (b)
7 mm
Profondeur de piqûre maximale (tmax)
0.7 mm
Dimension de la tête (a)
4.7 mm
| Téléchargements | |
|---|---|
| L105_0810_5_5_EG35-DXF.DXF | Télécharger |
| L105_0810_5_5_EG35-DIN.XML | Télécharger |
| L105_0810_5_5_EG35-STP.STP | Télécharger |
| L105_0810_5_5_EG35-ISO.XML | Télécharger |
| Télécharger tous les fichiers | |
