L105.0612.2.6 MG12
plaquette
Numéro d'article L105061226MG12

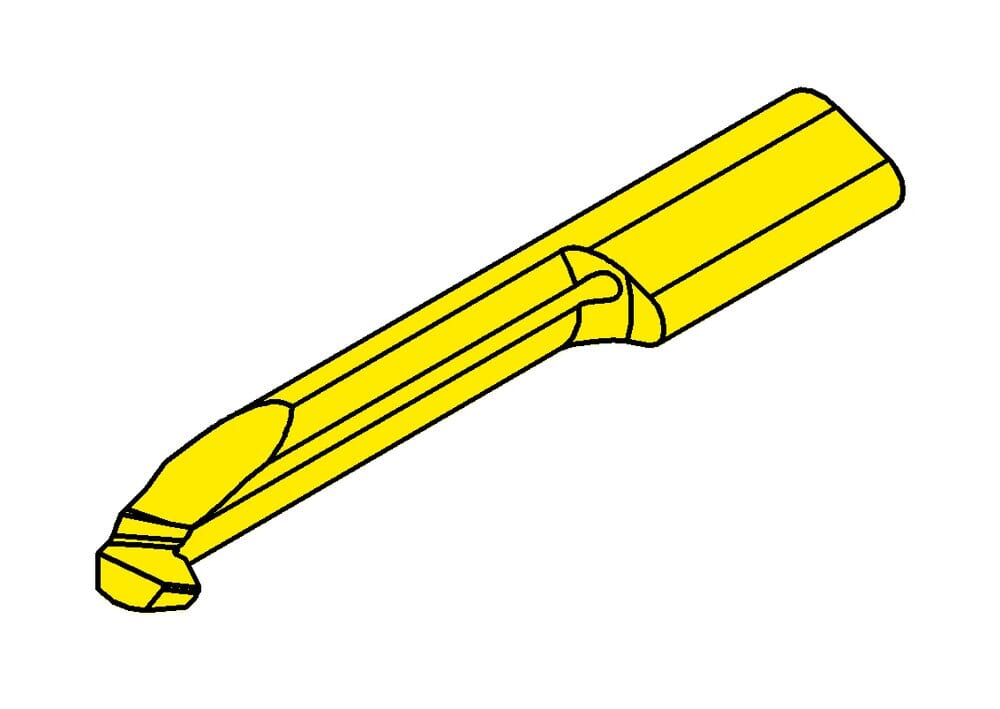

HORN plaquette L105.0612.2.6 MG12 pour
Largeur de la plaquette (a)
5.7 mm
pente maximale (Pmax)
1.25 mm
Pas (P)
1.25 mm
Plus petit diamètre d'alésage (Dmin)
6 mm
Cote de réglage Longueur (E)
0.65 mm
Longueur du cou (l2)
15 mm
Cote de réglage radiale (f)
3.3 mm
Diamètre du col (d)
3.7 mm
Katalog_SSC
105125
ISOSSC
HORN105125$95N$$$$$
Largeurs de l'ébauche (b)
7 mm
Plaquettes Longueur totale (l5)
30 mm
number-of-teeth
1 St.
| Téléchargements | |
|---|---|
| L105_0612_2_6_MG12-DXF.DXF | Télécharger |
| L105_0612_2_6_MG12-STP.STP | Télécharger |
| L105_0612_2_6_MG12-ISO.XML | Télécharger |
| L105_0612_2_6_MG12-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
