L105.0510.3.5 TN35
plaquette
Numéro d'article L105051035TN35

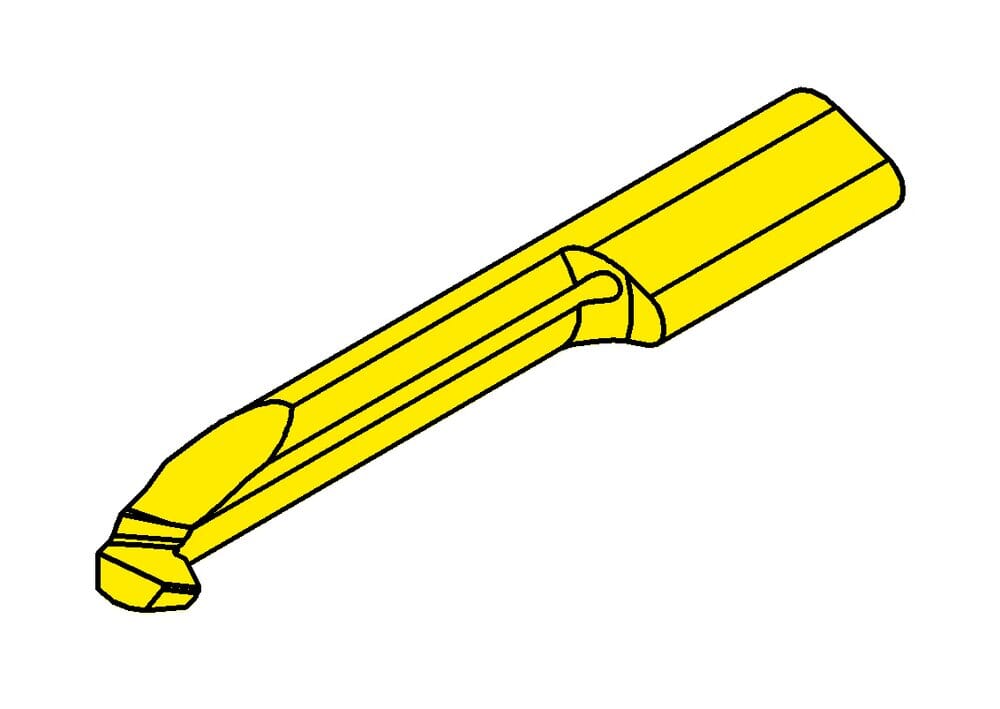

HORN plaquette L105.0510.3.5 TN35 pour
ISOSSC
HORN105125$95N$$$$$
pente maximale (Pmax)
1 mm
Pas (P)
1 mm
Plus petit diamètre d'alésage (Dmin)
4.8 mm
Cote de réglage Longueur (E)
0.55 mm
Largeur de la plaquette (a)
4.5 mm
Cote de réglage radiale (f)
2.1 mm
Diamètre du col (d)
3.5 mm
Katalog_SSC
105125
Largeurs de l'ébauche (b)
7 mm
Plaquettes Longueur totale (l5)
35 mm
number-of-teeth
1 St.
Longueur du cou (l2)
20 mm
