L105.0510.2.6 TH35
plaquette
Numéro d'article L105051026TH35

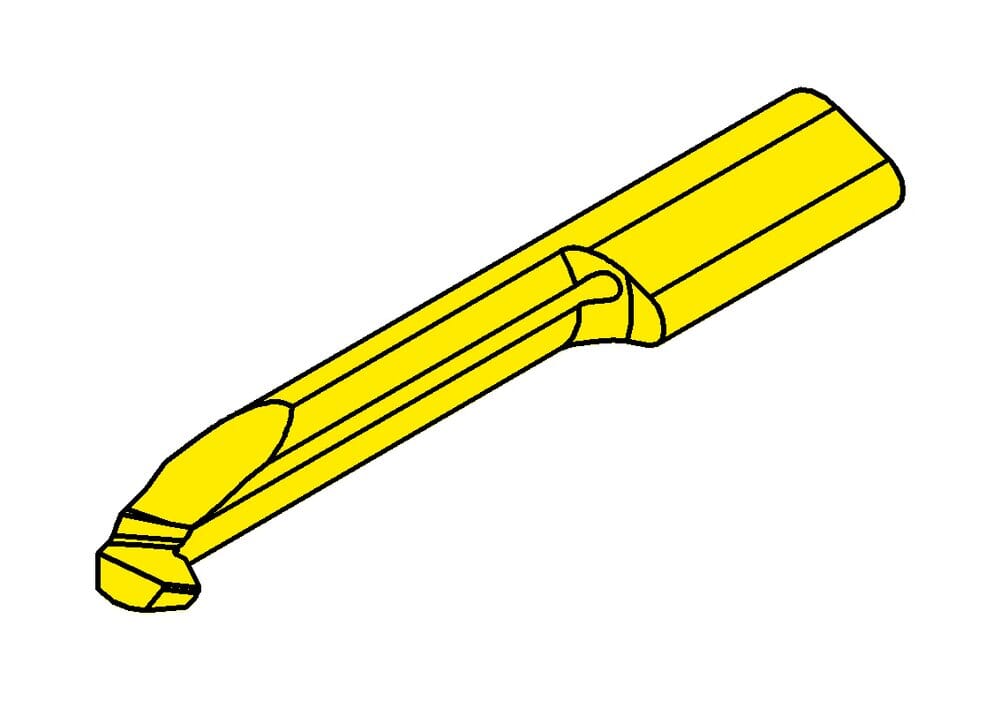

HORN plaquette L105.0510.2.6 TH35 pour
Largeur de la plaquette (a)
5.7 mm
pente maximale (Pmax)
1 mm
Pas (P)
1 mm
Plus petit diamètre d'alésage (Dmin)
6 mm
Cote de réglage Longueur (E)
0.55 mm
Longueur du cou (l2)
15 mm
Cote de réglage radiale (f)
3.3 mm
Diamètre du col (d)
3.7 mm
Katalog_SSC
105125
ISO_SSC
HORN105125$95N$$$$$
Largeurs de l'ébauche (b)
7 mm
Plaquettes Longueur totale (l5)
30 mm
number-of-teeth
1 St.
| Téléchargements | |
|---|---|
| L105051026.DXF | Télécharger |
| L105051026_20230112_220930612.STP | Télécharger |
| Télécharger tous les fichiers | |
