L105.0407.2.4 EG35
Plaquette
Numéro d'article L105040724EG35

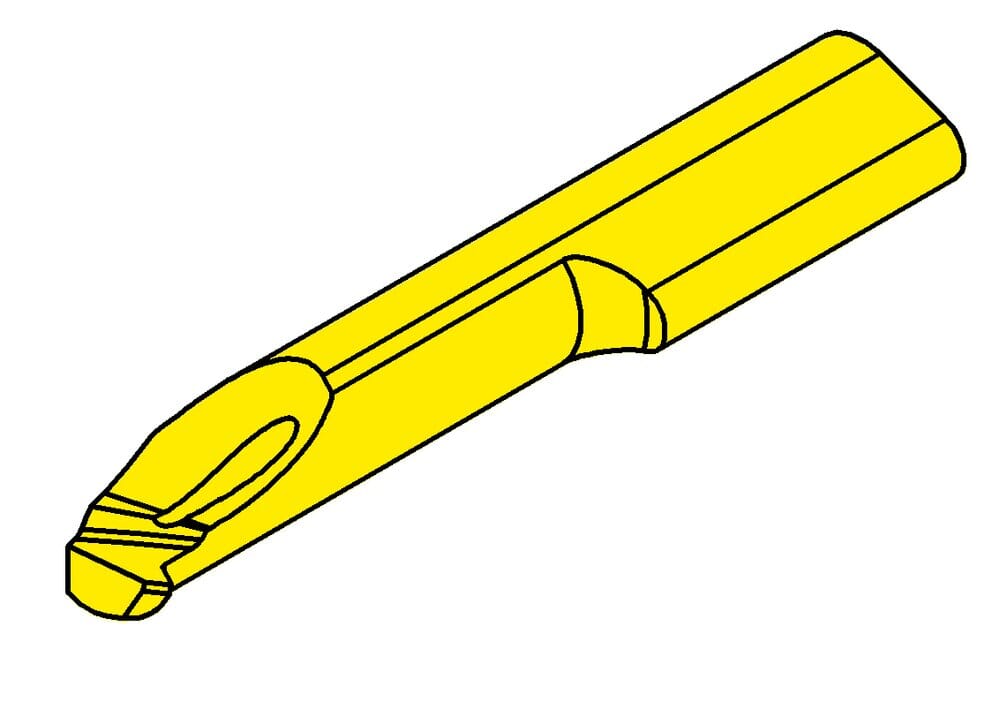

HORN Plaquette L105.0407.2.4 EG35 pour
ISOSSC
HORN105124$95N$$$$$
pente maximale (Pmax)
0.75 mm
Pas (P)
0.5 mm
Plus petit diamètre d'alésage (Dmin)
4 mm
Cote de réglage Longueur (E)
0.45 mm
Largeur de la plaquette (a)
3.7 mm
Cote de réglage radiale (f)
1.9 mm
Diamètre du col (d)
2.7 mm
Katalog_SSC
105124
Largeurs de l'ébauche (b)
6.4 mm
Plaquettes Longueur totale (l5)
30 mm
number-of-teeth
1 St.
Longueur du cou (l2)
15 mm
| Téléchargements | |
|---|---|
| L105_0407_2_4_EG35-DXF.DXF | Télécharger |
| L105_0407_2_4_EG35-STP.STP | Télécharger |
| L105_0407_2_4_EG35-ISO.XML | Télécharger |
| L105_0407_2_4_EG35-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
