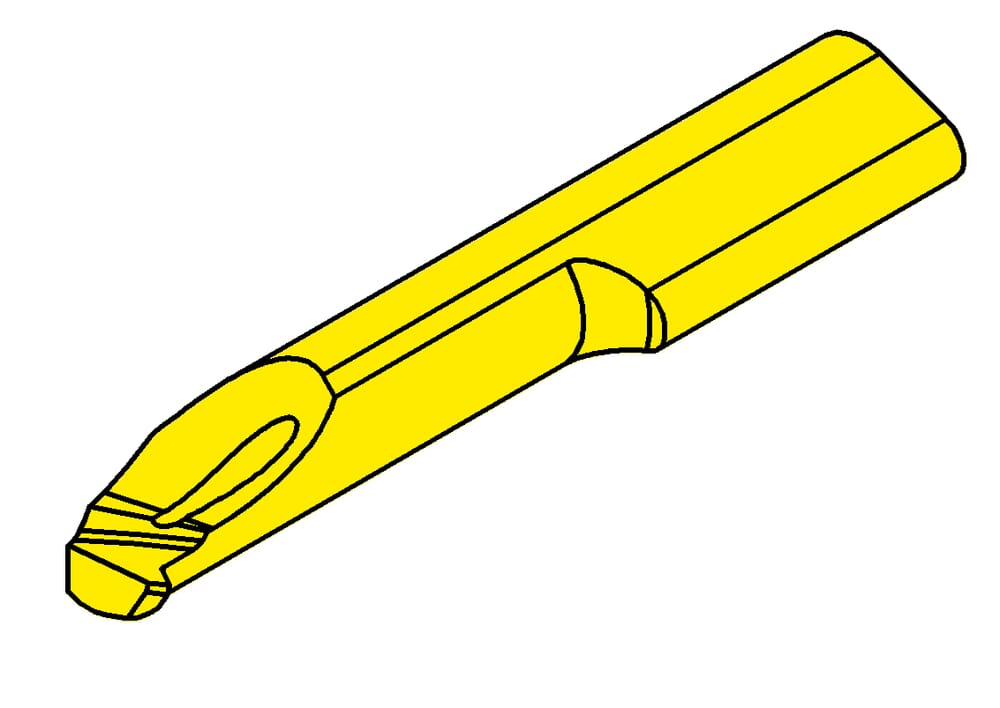

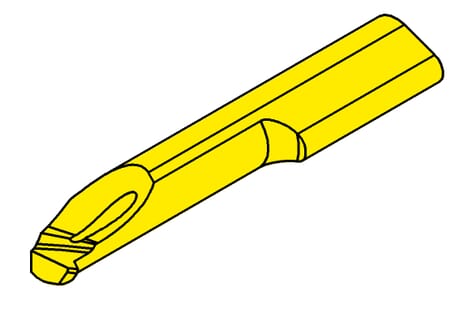

L105.0205.2.4 TH35
Plaquette
Numéro d'article L105020524TH35
HORN Plaquette L105.0205.2.4 TH35 pour
Cote de réglage radiale (f)
1.9 mm
Pas (P)
0.5 mm
Plus petit diamètre d'alésage (Dmin)
4 mm
Cote de réglage Longueur (E)
0.35 mm
Largeur de la plaquette (a)
3.7 mm
Longueur du cou (l2)
15 mm
Diamètre du col (d)
2.7 mm
Katalog_SSC
105124
ISOSSC
HORN105124$95N$$$$$
Largeurs de l'ébauche (b)
6.4 mm
Plaquettes Longueur totale (l5)
30 mm
number-of-teeth
1 St.
| Téléchargements | |
|---|---|
| L105_0205_2_4_TH35-DXF.DXF | Télécharger |
| L105_0205_2_4_TH35-STP.STP | Télécharger |
| L105_0205_2_4_TH35-ISO.XML | Télécharger |
| L105_0205_2_4_TH35-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
